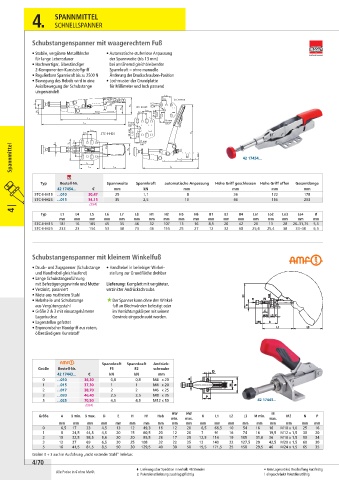

4. SPANNMITTEL

SCHNELLSPANNER

Schubstangenspanner mit waagerechtem Fuß

• Stabile, vergütete Metallbleche • Automatische stufenlose Anpassung
für lange Lebensdauer der Spannweite (bis 13 mm)
• Hochwertiger, ölbeständiger bei annähernd gleichbleibender
2-Komponenten-Kunststoffgriff Spannkraft – ohne manuelle
• Regulierbare Spannkraft bis zu 2500 N Änderung der Druckschrauben-Position
• Bewegung des Hebels wird in eine • Lochmuster der Grundplatte
Axialbewegung der Schubstange für Millimeter und Inch passend
umgewandelt
Lo 1
Lo 2 STC-IHH15
L 4 H 1 6,2 mm
0.24 "
H 5 STC-IHH25
24 mm 0.94 "
H 6 Lo 1 Lo 2
L 5 16 mm
8 mm
L 1 0.63 "
0.31 "
Lo 2
Lo 1 STC-IHH25 30 mm 1.18 " 12 mm H 2
Lo 4
B 4
B 1
0.47 "
Spannmittel L 7 L 6 Lo 3 L 8 B 3 L 5 42 17454...
Typ Bestell-Nr. Spannweite Spannkraft automatische Anpassung Höhe Griff geschlossen Höhe Griff offen Gesamtlänge
42 17454... € mm kN mm mm mm mm
STC-IHH15 ...010 30,47 25 1,1 8 36 122 178
STC-IHH25 ...015 34,15 35 2,5 13 46 155 233
(394)
4 |
Typ L1 L4 L5 L6 L7 L8 H1 H2 H5 H6 B1 B3 B4 Lo1 Lo2 Lo3 Lo4 Ø
mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm
STC-IHH15 181 16 105 45 35 46 32 107 13 16 8,5 20 42 26 13 28 26–31,75 5,5
STC-IHH25 233 23 154 53 38 73 46 155 25 27 12 32 60 25,4 25,4 38 33–48 6,5

Schubstangenspanner mit kleinem Winkelfuß
• Druck- und Zugspanner (Schubstange • Handhebel in beliebiger Winkel-
und Handhebel gleichlaufend) stellung zur Grundfläche drehbar
• Lange Schubstangenführung
mit Befestigungsgewinde und Mutter Lieferung: Komplett mit vergüteter,
• Verzinkt, passiviert verzinkter Andrückschraube.
• Niete aus rostfreiem Stahl
• Hebelteile und Schubstange  Der Spanner kann ohne den Winkel-
aus Vergütungsstahl fuß an Blechwänden befestigt oder
• Größe 2 & 3 mit einsatzgehärteter im Vorrichtungskörper mit seinem
Lagerbuchse Gewinde eingeschraubt werden.
• Lagerstellen gefettet
• Ergonomischer Handgriff aus rotem,
ölbeständigem Kunststoff

Spannkraft Spannkraft Andrück-
Größe Bestell-Nr. F1 F2 schraube
42 17443... € kN kN mm
0 ...010 36,30 0,8 0,8 M4 x 20
1 ...015 37,30 1 1 M4 x 20
2 ...017 38,70 2 2 M6 x 25
3 ...020 46,40 2,5 2,5 M8 x 35
5 ...025 70,50 4,5 4,5 M12 x 50 42 17443...
(084)
HW HW M
Größe A B min. B max. D E H H1 Hub K L1 L2 L3 M min. M2 N P
min. max. max.
mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm
0 6,5 17 33 4,5 13 12 49,3 16 12 20 6,5 66,5 10 54 16 16 M10 x 1,0 25 16
1 8 24,5 44,5 4,5 20 15 60,5 20 12 20 7 91 16 74 16 19,5 M12 x 1,5 30 20
2 10 32,5 58,5 5,6 20 20 85,5 26 17 25 12,5 114 19 105 31,8 36 M16 x 1,5 50 34
3 12 37 69 6,5 30 25 108 32 22 35 13 140 22 127,5 29 42,5 M20 x 1,5 60 30
5 16 41,5 81,5 8,5 50 30 129,5 40 30 50 15,5 171,5 25 158 29,5 46 M24 x 1,5 65 35
Größen 0 + 3 auch in Ausführung „nicht rostender Stahl“ lieferbar.
4/70
 Lieferung über Spedition innerhalb 48 Stunden • Kein Lagerartikel, Beschaffung kurzfristig
Alle Preise in € ohne MwSt.
z Paketdienstlieferung zuschlagspflichtig ! eingeschränkt Paketdienstfähig
