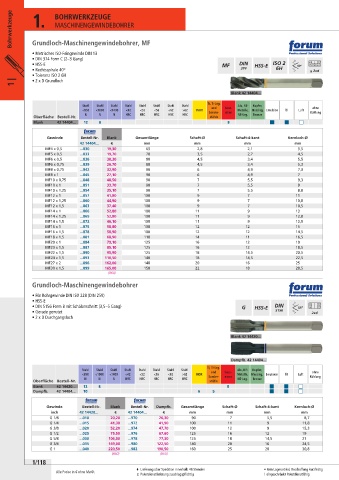

Page 132 - WS Werkzeuge 2026
P. 132

Bohrwerkzeuge  1.  BOHRWERKZEUGE

                    MASCHINENGEWINDEBOHRER

            Grundloch-Maschinengewindebohrer, MF

            •  Metrisches ISO-Feingewinde DIN 13
            •  DIN 374 Form C (2–3 Gang)
            •  HSS-E
            •  Rechtsspirale 40°
            •  Toleranz ISO 2 6H
      1 |   •  2 x D Grundloch

                                                                                  Blank 42 14404...
                                                                            Ti, Ti-Leg.
                                Stahl     Stahl     Stahl     Stahl     Stahl     Stahl     Stahl     Stahl   und     Guss-     Alu, NE-     Kupfer,   ohne
                              <850   <1000   <1400   <42   <52   <56   <62   >62     INOX  Sonder-   eisen  Metalle,  Messing,  Emulsion  Öl  Luft  Kühlung
                               N    N    N   HRC  HRC  HRC  HRC  HRC                 NE-Leg.  Bronze
             Oberfläche Bestell-Nr.                                        stähle
             Blank   42 14404...  12  8                                          8

                  Gewinde    Bestell-Nr.    Blank  Gesamtlänge      Schaft-Ø        Schaft-4-kant     Kernloch-Ø
                             42 14404...  €         mm               mm                mm               mm
                 MF4 x 0,5   ...830    19,30          63                2,8               2,1               3,5
                 MF5 x 0,5   ...833    19,70          70                3,5               2,7               4,5
                 MF6 x 0,5   ...836    30,30          80                4,5               3,4               5,5
                 MF6 x 0,75  ...839    26,70          80                4,5               3,4               5,3
                 MF8 x 0,75  ...842    32,90          90                6                 4,9               7,3
                 MF8 x 1     ...845    27,10          90                6                 4,9              7
                 MF10 x 0,75  ...848   48,50          90                7                 5,5               9,3
                 MF10 x 1    ...851    33,70          90                7                 5,5              9
                 MF10 x 1,25  ...854   35,10          90                7                 5,5               8,8
                 MF12 x 1    ...857    41,80        100                 9                7               11
                 MF12 x 1,25  ...860   44,90        100                 9                7                 10,8
                 MF12 x 1,5  ...863    37,40        100                 9                7                 10,5
                 MF14 x 1    ...866    52,80        100               11                 9               13
                 MF14 x 1,25  ...869   52,80        100               11                 9                 12,8
                 MF14 x 1,5  ...872    46,10        100               11                 9                 12,5
                 MF16 x 1    ...875    58,80        100               12               12                15
                 MF16 x 1,5  ...878    50,90        100               12               12                  14,5
                 MF18 x 1,5  ...881    68,90        110               14               11                  16,5
                 MF20 x 1    ...884    79,10        125               16               12                19
                 MF20 x 1,5  ...887    85,10        125               16               12                  18,5
                 MF22 x 1,5  ...890    95,90        125               18                 14,5              20,5
                 MF24 x 1,5  ...893   110,50        140               18                 14,5              22,5
                 MF27 x 2    ...896   162,00        140               20               16                25
                 MF30 x 1,5  ...899   165,00        150               22               18                  28,5
                                       (860)

            Grundloch-Maschinengewindebohrer
            •  Für Rohrgewinde DIN ISO 228 (DIN 259)
            •  HSS-E
            •  DIN 5156 Form B mit Schälanschnitt (3,5–5 Gang)
            •  Gerade genutet
            •  2 x D Durchgangsloch


                                                                                  Blank 42 14420...



                                                                                  Dampfb. 42 14404...
                                                                            Ti, Ti-Leg.
                                Stahl     Stahl     Stahl     Stahl     Stahl     Stahl     Stahl     Stahl   und     Guss-     Alu, NE-     Kupfer,   ohne
                              <850   <1000   <1400   <42   <52   <56   <62   >62     INOX  Sonder-   eisen  Metalle,  Messing,  Emulsion  Öl  Luft  Kühlung
                               N    N    N   HRC  HRC  HRC  HRC  HRC                NE-Leg.  Bronze
             Oberfläche Bestell-Nr.                                        stähle
             Blank   42 14420...  12  8                                          8
             Dampfb.  42 14404...  10                                  6    5

                 Gewinde      Bestell-Nr.    Blank  Bestell-Nr.    Dampfb.    Gesamtlänge    Schaft-Ø    Schaft-4-kant    Kernloch-Ø
                   inch      42 14420...  €   42 14404...  €        mm           mm           mm           mm
                  G 1/8        ...010   20,20     ...970  26,30       90           7             5,5          8,7
                  G 1/4        ...015   41,30     ...972  41,90     100          11             9            11,8
                  G 3/8        ...020   52,20     ...974  47,70     100          12             9            15,3
                  G 1/2        ...025   75,50     ...976  67,60     125          16           12           19
                  G 5/8        ...030  106,00     ...978  77,30     125          18             14,5       21
                  G 3/4        ...035  169,00     ...980  122,50    140          20           16             24,5
                  G 1          ...040  220,50     ...982  190,50    160          25           20             30,8
                                        (860)            (860)
            1/118
                                                  Lieferung über Spedition innerhalb 48 Stunden   • Kein Lagerartikel, Beschaffung kurzfristig
                     Alle Preise in € ohne MwSt.
                                                  z  Paketdienstlieferung zuschlagspflichtig  !  eingeschränkt Paketdienstfähig
