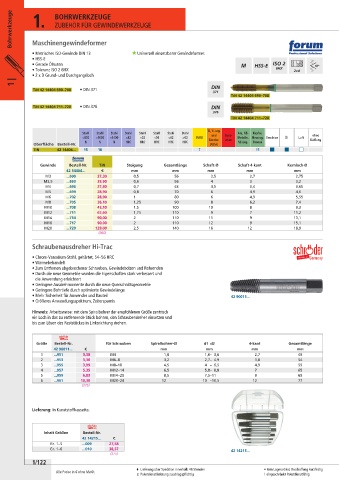

Bohrwerkzeuge 1. BOHRWERKZEUGE

ZUBEHÖR FÜR GEWINDEWERKZEUGE

Maschinengewindeformer

• Metrisches ISO-Gewinde DIN 13  Universell einsetzbarer Gewindeformer.
• HSS-E
• Gerade Ölnuten
• Toleranz ISO 2 6HX
• 2 x D Grund- und Durchgangsloch
1 |
TiN 42 14404 690–708 • DIN 371
TiN 42 14404 690–708

TiN 42 14404 711–720 • DIN 376
TiN 42 14404 711–720

Ti, Ti-Leg.
Stahl Stahl Stahl Stahl Stahl Stahl Stahl Stahl und Guss- Alu, NE- Kupfer, ohne
<850 <1000 <1400 <42 <52 <56 <62 >62 INOX Sonder- eisen Metalle, Messing, Emulsion Öl Luft Kühlung
N N N HRC HRC HRC HRC HRC NE-Leg. Bronze
Oberfläche Bestell-Nr. stähle
TiN 42 14404... 15 10 7 15

Gewinde Bestell-Nr. TiN Steigung Gesamtlänge Schaft-Ø Schaft-4-kant Kernloch-Ø
42 14404... € mm mm mm mm mm
M3 ...690 27,30 0,5 56 3,5 2,7 2,75
M3,5 ...693 33,90 0,6 56 4 3 3,2
M4 ...696 27,30 0,7 63 4,5 3,4 3,65
M5 ...699 28,90 0,8 70 6 4,9 4,6
M6 ...702 28,90 1 80 6 4,9 5,55
M8 ...705 36,10 1,25 90 8 6,2 7,4
M10 ...708 43,10 1,5 100 10 8 9,3
M12 ...711 62,60 1,75 110 9 7 11,2
M14 ...714 90,00 2 110 11 9 13,1
M16 ...717 90,00 2 110 12 9 15,1
M20 ...720 129,00 2,5 140 16 12 18,9
(860)
Schraubenausdreher Hi-Trac

• Chrom-Vanadium-Stahl, gehärtet, 54–56 HRC
• Wärmebehandelt
• Zum Entfernen abgebrochener Schrauben, Gewindebolzen und Rohrenden
• Durch die neue Geometrie wurden die Eigenschaften stark verbessert und
die Anwendung erleichtert
• Geringere Ausdrehmomente durch die neue Querschnittsgeometrie
• Geringere Bohrtiefe durch optimierte Gewindelänge
• Mehr Sicherheit für Anwender und Bauteil 42 90011...
• Größeres Anwendungsspektrum, Zeitersparnis

Hinweis: Arbeitsweise: mit dem Spiralbohrer der empfohlenen Größe zentrisch
ein Loch in das zu entfernende Stück bohren, den Schraubendreher einsetzen und
bis zum Lösen des Reststückes in Linksrichtung drehen.

Größe Bestell-Nr. für Schrauben Spiralbohrer-Ø d1 d2 4-kant Gesamtlänge
42 90011... € mm mm mm mm
1 ...951 3,38 M4 1,8 1,6– 3,6 2,7 49
2 ...953 3,38 M6– 8 3,2 2,7– 4,9 3,8 54
3 ...955 3,99 M8– 10 4,5 4 – 6,5 4,9 59
4 ...957 5,35 M12– 14 6,5 5,8– 8,8 7 65
5 ...959 6,83 M14– 20 8,5 7,5– 11 9 69
6 ...961 10,38 M20– 24 12 10 – 10,5 12 77
(375)

Lieferung: In Kunststoffkassette.

Inhalt Größen Bestell-Nr.
42 14215... €
Gr. 1– 5 ...009 27,58
Gr. 1– 6 ...010 38,37 42 14215...
(375)
