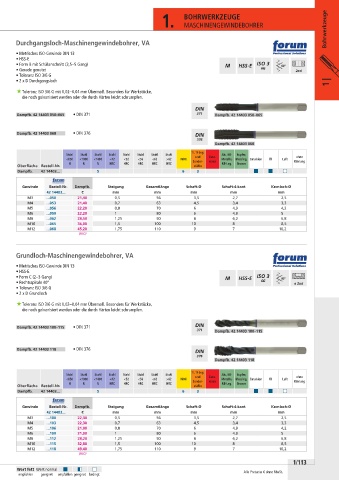

P. 127

1.      BOHRWERKZEUGE                                     Bohrwerkzeuge

                                                                  MASCHINENGEWINDEBOHRER

       Durchgangsloch-Maschinengewindebohrer, VA

       •  Metrisches ISO-Gewinde DIN 13
       •  HSS-E
       •  Form B mit Schälanschnitt (3,5–5 Gang)
       •  Gerade genutet
       •  Toleranz ISO 3/6 G
                                                                                                                     1 |
       •  2 x D Durchgangsloch
        Toleranz ISO 3/6 G mit 0,02–0,04 mm Übermaß. Besonders für Werkstücke,
         die noch galvanisiert werden oder die durch Härten leicht schrumpfen.


       Dampfb. 42 14403 050–065  •  DIN 371                                 Dampfb. 42 14403 050–065


       Dampfb. 42 14403 068  •  DIN 376
                                                                            Dampfb. 42 14403 068
                                                                      Ti, Ti-Leg.
                          Stahl     Stahl     Stahl     Stahl     Stahl     Stahl     Stahl     Stahl   und     Guss-     Alu, NE-     Kupfer,   ohne
                        <850   <1000   <1400   <42   <52   <56   <62   >62     INOX  Sonder-   eisen  Metalle,  Messing,  Emulsion  Öl  Luft  Kühlung
                         N    N    N    HRC  HRC  HRC  HRC  HRC                NE-Leg.  Bronze
       Oberfläche Bestell-Nr.                                        stähle
       Dampfb.  42 14403...        5                             6    3
         Gewinde  Bestell-Nr.    Dampfb.    Steigung    Gesamtlänge    Schaft-Ø    Schaft-4-kant    Kernloch-Ø
                 42 14403...  €          mm            mm           mm            mm               mm
           M3      ...050   21,40          0,5           56            3,5           2,7              2,5
           M4      ...053   21,40          0,7           63            4,5           3,4              3,3
           M5      ...056   22,20          0,8           70           6              4,9              4,2
           M6      ...059   22,20        1               80           6              4,9             5
           M8      ...062   28,50         1,25           90           8              6,2              6,8
           M10     ...065   34,00          1,5         100          10             8                  8,5
           M12     ...068   45,20         1,75         110            9            7                 10,2
                             (860)


       Grundloch-Maschinengewindebohrer, VA

       •  Metrisches ISO-Gewinde DIN 13
       •  HSS-E
       •  Form C (2–3 Gang)
       •  Rechtsspirale 40°
       •  Toleranz ISO 3/6 G
       •  2 x D Grundloch
        Toleranz ISO 3/6 G mit 0,02–0,04 mm Übermaß. Besonders für Werkstücke,
         die noch galvanisiert werden oder die durch Härten leicht schrumpfen.


       Dampfb. 42 14403 100–115  •  DIN 371
                                                                            Dampfb. 42 14403 100–115


       Dampfb. 42 14403 118  •  DIN 376
                                                                            Dampfb. 42 14403 118

                                                                      Ti, Ti-Leg.
                          Stahl     Stahl     Stahl     Stahl     Stahl     Stahl     Stahl     Stahl   und     Guss-     Alu, NE-     Kupfer,   ohne
                        <850   <1000   <1400   <42   <52   <56   <62   >62     INOX  Sonder-   eisen  Metalle,  Messing,  Emulsion  Öl  Luft  Kühlung
                         N    N    N    HRC  HRC  HRC  HRC  HRC                NE-Leg.  Bronze
       Oberfläche Bestell-Nr.                                        stähle
       Dampfb.  42 14403...        5                             6    3

         Gewinde  Bestell-Nr.    Dampfb.    Steigung    Gesamtlänge    Schaft-Ø    Schaft-4-kant    Kernloch-Ø
                 42 14403...  €          mm            mm           mm            mm               mm
           M3      ...100   22,30          0,5           56            3,5           2,7              2,5
           M4      ...103   22,30          0,7           63            4,5           3,4              3,3
           M5      ...106   21,00          0,8           70           6              4,9              4,2
           M6      ...109   21,00        1               80           6              4,9             5
           M8      ...112   28,20         1,25           90           8              6,2              6,8
           M10     ...115   32,80          1,5         100          10             8                  8,5
           M12     ...118   49,40         1,75         110            9            7                 10,2
                             (860)
                                                                                                        1/113
       Wert fett Wert normal                                                           Alle Preise in € ohne MwSt.
        empfohlen  geeignet  empfohlen geeignet bedingt
