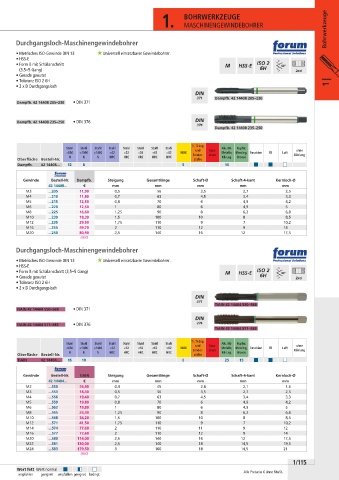

P. 129

1.      BOHRWERKZEUGE                                     Bohrwerkzeuge

                                                                  MASCHINENGEWINDEBOHRER

       Durchgangsloch-Maschinengewindebohrer

       •  Metrisches ISO-Gewinde DIN 13   Universell einsetzbarer Gewindebohrer.
       •  HSS-E
       •  Form B mit Schälanschnitt
        (3,5–5 Gang)
       •  Gerade genutet
       •  Toleranz ISO 2 6H                                                                                          1 |
       •  2 x D Durchgangsloch

                                                                            Dampfb. 42 14408 205–230
       Dampfb. 42 14408 205–230  •  DIN 371


       Dampfb. 42 14408 235–250  •  DIN 376
                                                                            Dampfb. 42 14408 235–250


                                                                      Ti, Ti-Leg.
                          Stahl     Stahl     Stahl     Stahl     Stahl     Stahl     Stahl     Stahl   und     Guss-     Alu, NE-     Kupfer,   ohne
                        <850   <1000   <1400   <42   <52   <56   <62   >62     INOX  Metalle,  Messing,  Emulsion  Öl  Luft
                         N    N    N    HRC  HRC  HRC  HRC  HRC      Sonder-   eisen  NE-Leg.  Bronze   Kühlung
       Oberfläche Bestell-Nr.                                        stähle
       Dampfb.  42 14408...  12  8                               5              15
         Gewinde   Bestell-Nr.    Dampfb.    Steigung    Gesamtlänge    Schaft-Ø    Schaft-4-kant    Kernloch-Ø
                  42 14408...  €        mm             mm             mm             mm             mm
          M3        ...205   11,90         0,5           56               3,5            2,7           2,5
          M4        ...210   11,80         0,7           63               4,5            3,4           3,3
          M5        ...215   12,50         0,8           70              6               4,9           4,2
          M6        ...220   12,50       1               80              6               4,9           5
          M8        ...225   16,60        1,25           90              8               6,2           6,8
          M10       ...230   18,30         1,5         100             10               8              8,5
          M12       ...235   29,50        1,75         110               9              7             10,2
          M16       ...245   49,70       2             110             12               9            14
          M20       ...250   80,90         2,5         140             16             12              17,5
                             (860)
       Durchgangsloch-Maschinengewindebohrer
       •  Metrisches ISO-Gewinde DIN 13   Universell einsetzbarer Gewindebohrer.
       •  HSS-E
       •  Form B mit Schälanschnitt (3,5–5 Gang)
       •  Gerade genutet
       •  Toleranz ISO 2 6H
       •  2 x D Durchgangsloch


                                                                            TiAlN 42 14404 550–568
       TiAlN 42 14404 550–568  •  DIN 371


       TiAlN 42 14404 571–583  •  DIN 376
                                                                            TiAlN 42 14404 571–583
                                                                      Ti, Ti-Leg.
                          Stahl     Stahl     Stahl     Stahl     Stahl     Stahl     Stahl     Stahl   und     Guss-     Alu, NE-     Kupfer,   ohne
                        <850   <1000   <1400   <42   <52   <56   <62   >62     INOX  Sonder-   eisen  Metalle,  Messing,  Emulsion  Öl  Luft  Kühlung
                         N    N    N    HRC  HRC  HRC  HRC  HRC                NE-Leg.  Bronze
       Oberfläche Bestell-Nr.                                        stähle
       TiAlN   42 14404...  15  10                               8              25   15

         Gewinde   Bestell-Nr.    TiAlN    Steigung    Gesamtlänge     Schaft-Ø     Schaft-4-kant    Kernloch-Ø
                  42 14404...  €        mm             mm             mm             mm             mm
          M2        ...550   26,90         0,4           45               2,8            2,1           1,6
          M3        ...553   18,30         0,5           56               3,5            2,7           2,5
          M4        ...556   19,40         0,7           63               4,5            3,4           3,3
          M5        ...559   19,80         0,8           70              6               4,9           4,2
          M6        ...562   19,80       1               80              6               4,9           5
          M8        ...565   23,30        1,25           90              8               6,2           6,8
          M10       ...568   34,20         1,5         100             10               8              8,5
          M12       ...571   41,50        1,75         110               9              7             10,2
          M14       ...574   77,60       2             110             11               9            12
          M16       ...577   77,60       2             110             12               9            14
          M20       ...580  114,00         2,5         140             16             12              17,5
          M22       ...581  130,00         2,5         140             18               14,5          19,5
          M24       ...583  179,50       3             160             18               14,5         21
                             (860)
                                                                                                        1/115
       Wert fett Wert normal                                                           Alle Preise in € ohne MwSt.
        empfohlen  geeignet  empfohlen geeignet bedingt
