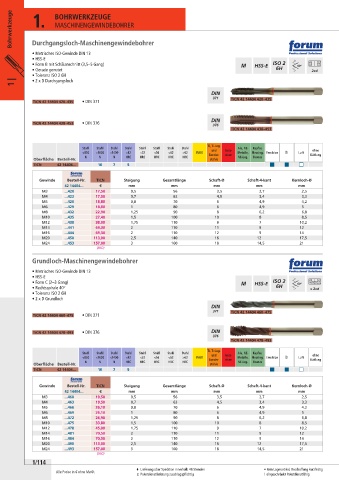

P. 128

Bohrwerkzeuge  1.  BOHRWERKZEUGE

                    MASCHINENGEWINDEBOHRER

            Durchgangsloch-Maschinengewindebohrer

            •  Metrisches ISO-Gewinde DIN 13
            •  HSS-E
            •  Form B mit Schälanschnitt (3,5–5 Gang)
            •  Gerade genutet
            •  Toleranz ISO 2 6H
      1 |   •  2 x D Durchgangsloch



             TiCN 42 14404 420–435  •  DIN 371                                    TiCN 42 14404 420–435


             TiCN 42 14404 438–453  •  DIN 376
                                                                                  TiCN 42 14404 438–453


                                                                            Ti, Ti-Leg.
                                Stahl     Stahl     Stahl     Stahl     Stahl     Stahl     Stahl     Stahl   und     Guss-     Alu, NE-     Kupfer,   ohne
                              <850   <1000   <1400   <42   <52   <56   <62   >62     INOX  Metalle,  Messing,  Emulsion  Öl  Luft
                               N    N    N   HRC  HRC  HRC  HRC  HRC      Sonder-   eisen  NE-Leg.  Bronze    Kühlung
             Oberfläche Bestell-Nr.                                        stähle
             TiCN    42 14404...     10  7    5
               Gewinde   Bestell-Nr.    TiCN    Steigung    Gesamtlänge     Schaft-Ø      Schaft-4-kant    Kernloch-Ø
                        42 14404...  €        mm             mm             mm             mm             mm
                M3        ...420   17,50         0,5           56              3,5            2,7            2,5
                M4        ...423   17,50         0,7           63              4,5            3,4            3,3
                M5        ...426   18,80         0,8           70             6               4,9            4,2
                M6        ...429   18,80       1               80             6               4,9           5
                M8        ...432   22,90        1,25           90             8               6,2            6,8
                M10       ...435   27,40         1,5         100            10               8               8,5
                M12       ...438   38,00        1,75         110              9              7              10,2
                M14       ...441   69,30       2             110            11               9            12
                M16       ...444   69,30       2             110            12               9            14
                M20       ...450  113,00         2,5         140            16             12               17,5
                M24       ...453  157,00       3             160            18               14,5         21
                                   (860)
            Grundloch-Maschinengewindebohrer

            •  Metrisches ISO-Gewinde DIN 13
            •  HSS-E
            •  Form C (2–3 Gang)
            •  Rechtsspirale 40°
            •  Toleranz ISO 2 6H
            •  2 x D Grundloch

                                                                                  TiCN 42 14404 460–475
             TiCN 42 14404 460–475  •  DIN 371

             TiCN 42 14404 478–493  •  DIN 376
                                                                                  TiCN 42 14404 478–493
                                                                            Ti, Ti-Leg.
                                Stahl     Stahl     Stahl     Stahl     Stahl     Stahl     Stahl     Stahl   und     Guss-     Alu, NE-     Kupfer,   ohne
                              <850   <1000   <1400   <42   <52   <56   <62   >62     INOX  Sonder-   eisen  Metalle,  Messing,  Emulsion  Öl  Luft  Kühlung
                               N    N    N   HRC  HRC  HRC  HRC  HRC                 NE-Leg.  Bronze
             Oberfläche Bestell-Nr.                                        stähle
             TiCN    42 14404...     10  7    5

               Gewinde   Bestell-Nr.    TiCN    Steigung    Gesamtlänge     Schaft-Ø      Schaft-4-kant    Kernloch-Ø
                        42 14404...  €        mm             mm             mm             mm             mm
                M3        ...460   19,50         0,5           56              3,5            2,7            2,5
                M4        ...463   19,50         0,7           63              4,5            3,4            3,3
                M5        ...466   26,10         0,8           70             6               4,9            4,2
                M6        ...469   26,10       1               80             6               4,9           5
                M8        ...472   26,90        1,25           90             8               6,2            6,8
                M10       ...475   33,80         1,5         100            10               8               8,5
                M12       ...478   45,00        1,75         110              9              7              10,2
                M14       ...481   70,50       2             110            11               9            12
                M16       ...484   70,50       2             110            12               9            14
                M20       ...490  113,00         2,5         140            16             12               17,5
                M24       ...493  157,00       3             160            18               14,5         21
                                   (860)
            1/114
                                                  Lieferung über Spedition innerhalb 48 Stunden   • Kein Lagerartikel, Beschaffung kurzfristig
                     Alle Preise in € ohne MwSt.
                                                  z  Paketdienstlieferung zuschlagspflichtig  !  eingeschränkt Paketdienstfähig
