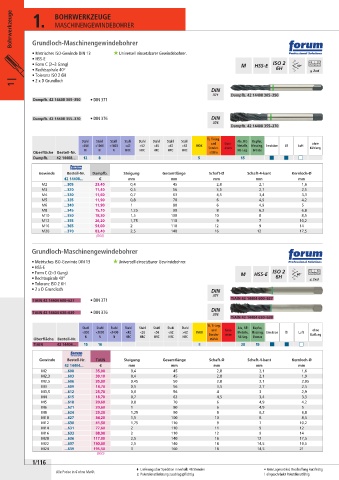

P. 130
Bohrwerkzeuge 1. BOHRWERKZEUGE
MASCHINENGEWINDEBOHRER
Grundloch-Maschinengewindebohrer
• Metrisches ISO-Gewinde DIN 13 Universell einsetzbarer Gewindebohrer.
• HSS-E
• Form C (2–3 Gang)
• Rechtsspirale 40°
• Toleranz ISO 2 6H
1 | • 2 x D Grundloch
Dampfb. 42 14408 305–350
Dampfb. 42 14408 305–350 • DIN 371
Dampfb. 42 14408 355–370 • DIN 376
Dampfb. 42 14408 355–370
Ti, Ti-Leg.
Stahl Stahl Stahl Stahl Stahl Stahl Stahl Stahl und Guss- Alu, NE- Kupfer, ohne
<850 <1000 <1400 <42 <52 <56 <62 >62 INOX Sonder- eisen Metalle, Messing, Emulsion Öl Luft Kühlung
N N N HRC HRC HRC HRC HRC NE-Leg. Bronze
Oberfläche Bestell-Nr. stähle
Dampfb. 42 14408... 12 8 5 15
Gewinde Bestell-Nr. Dampfb. Steigung Gesamtlänge Schaft-Ø Schaft-4-kant Kernloch-Ø
42 14408... € mm mm mm mm mm
M2 ...305 23,40 0,4 45 2,8 2,1 1,6
M3 ...320 11,40 0,5 56 3,5 2,7 2,5
M4 ...330 11,60 0,7 63 4,5 3,4 3,3
M5 ...335 11,90 0,8 70 6 4,9 4,2
M6 ...340 11,90 1 80 6 4,9 5
M8 ...345 15,10 1,25 90 8 6,2 6,8
M10 ...350 18,30 1,5 100 10 8 8,5
M12 ...355 26,20 1,75 110 9 7 10,2
M16 ...365 54,00 2 110 12 9 14
M20 ...370 83,40 2,5 140 16 12 17,5
(860)
Grundloch-Maschinengewindebohrer
• Metrisches ISO-Gewinde DIN 13 Universell einsetzbarer Gewindebohrer.
• HSS-E
• Form C (2–3 Gang)
• Rechtsspirale 40°
• Toleranz ISO 2 6H
• 2 x D Grundloch
TiAlN 42 14404 600–627 • DIN 371 TiAlN 42 14404 600–627
TiAlN 42 14404 630–639 • DIN 376
TiAlN 42 14404 630–639
Ti, Ti-Leg.
Stahl Stahl Stahl Stahl Stahl Stahl Stahl Stahl und Guss- Alu, NE- Kupfer, ohne
<850 <1000 <1400 <42 <52 <56 <62 >62 INOX Sonder- eisen Metalle, Messing, Emulsion Öl Luft Kühlung
N N N HRC HRC HRC HRC HRC NE-Leg. Bronze
Oberfläche Bestell-Nr. stähle
TiAlN 42 14404... 15 10 8 20 15
Gewinde Bestell-Nr. TiAlN Steigung Gesamtlänge Schaft-Ø Schaft-4-kant Kernloch-Ø
42 14404... € mm mm mm mm mm
M2 ...600 35,00 0,4 45 2,8 2,1 1,6
M2,3 ...603 39,10 0,4 45 2,8 2,1 1,9
M2,5 ...606 35,00 0,45 50 2,8 2,1 2,05
M3 ...609 18,70 0,5 56 3,5 2,7 2,5
M3,5 ...612 25,70 0,6 56 4 3 2,9
M4 ...615 18,70 0,7 63 4,5 3,4 3,3
M5 ...618 20,60 0,8 70 6 4,9 4,2
M6 ...621 20,60 1 80 6 4,9 5
M8 ...624 29,20 1,25 90 8 6,2 6,8
M10 ...627 34,20 1,5 100 10 8 8,5
M12 ...630 41,50 1,75 110 9 7 10,2
M14 ...631 77,60 2 110 11 9 12
M16 ...633 88,90 2 110 12 9 14
M20 ...636 117,00 2,5 140 16 12 17,5
M22 ...637 130,00 2,5 140 18 14,5 19,5
M24 ...639 195,50 3 160 18 14,5 21
(860)
1/116
Lieferung über Spedition innerhalb 48 Stunden • Kein Lagerartikel, Beschaffung kurzfristig
Alle Preise in € ohne MwSt.
z Paketdienstlieferung zuschlagspflichtig ! eingeschränkt Paketdienstfähig
