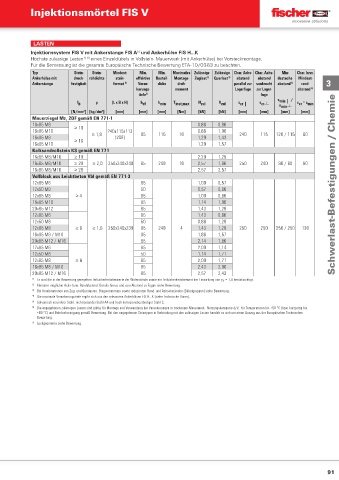

Page 90 - fischer Hauptkatalog Befestigungstechnik

Injektionsmörtel FIS V

LASTEN
5)
Injektionssystem FIS V mit Ankerstange FIS A und Ankerhülse FIS H...K
Höchste zulässige Lasten 1) 6) eines Einzeldübels in Vollstein- Mauerwerk (mit Ankerhülse) bei Vorsteckmontage.
Für die Bemessung ist die gesamte Europäische Technische Bewertung ETA-10/0383 zu beachten.
Typ Stein- Stein- Mindest- Min. Min. Maximales Zulässige Zulässige Char. Achs- Char. Achs- Min- Char. bzw.
Ankerhülse mit druck- rohdichte stein- eff ektive Bauteil- Montage- Zuglast 3) Querlast 3) abstand abstand destachs- Mindest-
Ankerstange festigkeit format 6) Veran- dicke dreh- parallel zur senkrecht abstand 2) rand- 3
kerungs- moment Lagerfuge zur Lager- abstand 2)
tiefe 4) fuge
s min║ /
f b ρ (L x B x H) h ef h min T inst,max N zul V zul s cr║ s cr┴ s min┴ c = c min
cr
[N/mm²] [kg/dm³] [mm] [mm] [mm] [Nm] [kN] [kN] [mm] [mm] [mm] [mm]
Mauerziegel Mz, 2DF gemäß EN 771-1
16x85 M8 ≥ 10 0,86 0,86
16x85 M10 240x115x113 0,86 1,00
16x85 M8 ≥ 16 ≥ 1,8 (2DF) 85 115 10 1,29 1,43 240 115 120 / 115 60
16x85 M10 1,29 1,57
Kalksandvollstein KS gemäß EN 771
16x85 M8/M10 ≥ 10 2,29 1,29
16x85 M8/M10 ≥ 20 ≥ 2,0 250x240x240 85 240 10 2,57 1,86 250 240 80 / 80 60
16x85 M8/M10 ≥ 28 2,57 2,57
Vollblock aus Leichtbeton Vbl gemäß EN 771-3
12x85 M6 85 1,00 0,57 Schwerlast-Befestigungen / Chemie
12x50 M8 50 0,57 0,86
12x85 M8 ≥ 4 85 1,00 0,86
16x85 M10 85 1,14 1,00
20x85 M12 85 1,43 1,29
12x85 M6 85 1,43 0,86
12x50 M8 50 0,86 1,29
12x85 M8 ≥ 6 ≥ 1,6 250x240x239 85 240 4 1,43 1,29 250 250 250 / 250 130
16x85 M8 / M10 85 1,86 1,57
20x85 M12 / M16 85 2,14 1,86
12x85 M6 85 2,00 1,14
12x50 M8 50 1,14 1,71
12x85 M8 ≥ 8 85 2,00 1,71
16x85 M8 / M10 85 2,43 2,00
20x85 M12 / M16 85 2,57 2,43
1) Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert der Einwirkung von  = 1,4 berücksichtigt.
F
Kleinster möglicher Achs- bzw. Randabstand. Details hierzu und zum Abstand zu Fugen siehe Bewertung.
2)
Bei Kombinationen von Zug- und Querlasten, Biegemomenten sowie reduzierten Rand- und Achsabständen (Dübelgruppen) siehe Bewertung.
3)
4) Die maximale Verankerungstiefe ergibt sich aus den relevanten Ankerhülsen FIS H...K (siehe Technische Daten).
5) Galvanisch verzinkter Stahl, nichtrostender Stahl A4 und hoch korrosionsbeständiger Stahl C.
6) Die angegebenen zulässigen Lasten sind gültig für Montage und Verwendung der Verankerungen in trockenem Mauerwerk - Nutzungskategorie d/d - für Temperaturen bis +50 °C (bzw. kurzzeitig bis
+80 °C) und Bohrlochreinigung gemäß Bewertung. Bei den angegebenen Steintypen in Verbindung mit den zulässigen Lasten handelt es sich um einen Auszug aus der Europäischen Technischen
Bewertung.
7) Lochgeometrie siehe Bewertung.
