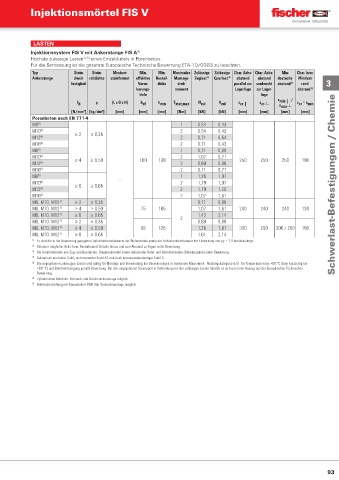

Page 92 - fischer Hauptkatalog Befestigungstechnik

Injektionsmörtel FIS V

LASTEN
Injektionssystem FIS V mit Ankerstange FIS A 4)
Höchste zulässige Lasten 1) 5) eines Einzeldübels in Porenbeton.
Für die Bemessung ist die gesamte Europäische Technische Bewertung ETA-10/0383 zu beachten.
Typ Stein- Stein- Mindest- Min. Min. Maximales Zulässige Zulässige Char. Achs- Char. Achs- Min- Char. bzw.
Ankerstange druck- rohdichte steinformat eff ektive Bauteil- Montage- Zuglast 3) Querlast 3) abstand abstand destachs- Mindest-
festigkeit Veran- dicke dreh- parallel zur senkrecht abstand 2) rand- 3
kerungs- moment Lagerfuge zur Lager- abstand 2)
tiefe fuge
s min║ /
f b ρ (L x B x H) h ef h min T inst,max N zul V zul s cr║ s cr┴ s min┴ c = c min
cr
[N/mm²] [kg/dm³] [mm] [mm] [mm] [Nm] [kN] [kN] [mm] [mm] [mm] [mm]
Porenbeton nach EN 771-4
M8 6) 1 0,54 0,43
M10 6) 2 0,54 0,43
M12 6) ≥ 2 ≥ 0,35 2 0,71 0,54
M16 6) 2 0,71 0,43
M8 6) 1 0,71 0,89
M10 6) ≥ 4 ≥ 0,50 100 130 2 1,07 0,71 250 250 250 100
M12 6) 2 0,89 0,89
M16 6) 2 0,71 0,71
M8 6) - 1 1,25 1,07
M10 6) ≥ 6 ≥ 0,65 2 1,79 1,07 Schwerlast-Befestigungen / Chemie
M12 6) 2 1,79 1,25
M16 6) 2 1,07 1,61
M8, M10, M12 7) ≥ 2 ≥ 0,35 0,71 0,89
M8, M10, M12 7) ≥ 4 ≥ 0,50 75 105 1,07 1,61 240 240 240 120
M8, M10, M12 7) ≥ 6 ≥ 0,65 2 1,43 2,14
M8, M10, M12 7) ≥ 2 ≥ 0,35 0,89 0,89
M8, M10, M12 7) ≥ 4 ≥ 0,50 95 125 1,25 1,61 300 250 300 / 250 150
M8, M10, M12 7) ≥ 6 ≥ 0,65 1,61 2,14
1) Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert der Einwirkung von  = 1,4 berücksichtigt.
F
Kleinster möglicher Achs- bzw. Randabstand. Details hierzu und zum Abstand zu Fugen siehe Bewertung.
2)
3) Bei Kombinationen von Zug- und Querlasten, Biegemomenten sowie reduzierten Rand- und Achsabständen (Dübelgruppen) siehe Bewertung.
4) Galvanisch verzinkter Stahl, nichtrostender Stahl A4 und hoch korrosionsbeständiger Stahl C.
5) Die angegebenen zulässigen Lasten sind gültig für Montage und Verwendung der Verankerungen in trockenem Mauerwerk - Nutzungskategorie d/d - für Temperaturen bis +50 °C (bzw. kurzzeitig bis
+80 °C) und Bohrlochreinigung gemäß Bewertung. Bei den angegebenen Steintypen in Verbindung mit den zulässigen Lasten handelt es sich um einen Auszug aus der Europäischen Technischen
Bewertung.
6) Zylindrisches Bohrloch. Vorsteck- und Durchsteckmontage möglich.
7) Bohrlocherstellung mit Konusbohrer PBB. Nur Vorsteckmontage möglich.

93
