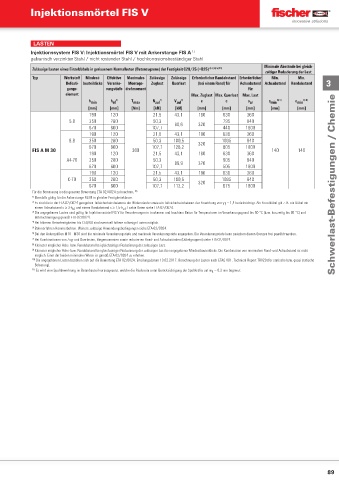

Page 88 - fischer Hauptkatalog Befestigungstechnik

Injektionsmörtel FIS V

LASTEN
Injektionssystem FIS V: Injektionsmörtel FIS V mit Ankerstange FIS A 1)
galvanisch verzinkter Stahl / nicht rostender Stahl / hochkorrosionsbeständiger Stahl
Minimale Abstände bei gleich-
Zulässige Lasten eines Einzeldübels in gerissenem Normalbeton (Betonzugzone) der Festigkeit C20/25 (∼B25) 2) 3) 4) 5) 11)
zeitiger Reduzierung der Last
Typ Werkstoff Mindest- Eff ektive Maximales Zulässige Zulässige Erforderlicher Randabstand Erforderlicher Min. Min.
Befesti- bauteildicke Veranke- Montage- Zuglast Querlast (bei einem Rand) für Achsabstand Achsabstand Randabstand 3
gungs- rungstiefe drehmoment für
element Max. Zuglast Max. Querlast Max. Last
h min h ef 6) T max N zul 7) V zul 7) c c s cr s min 8) 9) c min 8) 9)
[mm] [mm] [Nm] [kN] [kN] [mm] [mm] [mm] [mm] [mm]
190 120 21,5 43,1 180 630 360
5.8 350 280 50,3 80,6 320 795 840
670 600 107,7 440 1800
190 120 21,5 43,1 180 630 360
8.8 350 280 50,3 100,5 320 1035 840
670 600 107,7 128,2 805 1800
FIS A M 30 300 140 140
190 120 21,5 43,1 180 630 360
A4-70 350 280 50,3 89,9 320 905 840
670 600 107,7 505 1800
190 120 21,5 43,1 180 630 360
C-70 350 280 50,3 100,5 320 1035 840
670 600 107,7 112,2 675 1800 Schwerlast-Befestigungen / Chemie
Für die Bemessung ist die gesamte Bewertung ETA-02/0024 zu beachten. 10)
1) Ebenfalls gültig für die Ankerstange RG M in gleicher Festigkeitsklasse.
2) Es sind die in der ETA-02/0024 geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert der Einwirkung von  = 1,4 berücksichtigt. Als Einzeldübel gilt z. B. ein Dübel mit
F
einem Achsabstand s ≥ 3·h und einem Randabstand c ≥ 1,5·h . Exakte Daten siehe ETA-02/0024.
ef
ef
3) Die angegebenen Lasten sind gültig für Injektionsmörtel FIS V für Verankerungen in trockenem und feuchtem Beton für Temperaturen im Verankerungsgrund bis 50 °C (bzw. kurzzeitig bis 80 °C) und
Bohrlochreinigung gemäß ETA-02/0024.
4) Bei höheren Betonfestigkeiten bis C50/60 sind eventuell höhere zulässige Lasten möglich.
Bohrverfahren Hammerbohren. Weitere zulässige Anwendungsbedingungen siehe ETA-02/0024.
5)
6) Bei den Ankergrößen M10 - M30 sind die minimale Verankerungstiefe und maximale Verankerungstiefe angegeben. Die Verankerungstiefe kann zwischen diesen Grenzen frei gewählt werden.
7) Bei Kombinationen von Zug- und Querlasten, Biegemomenten sowie reduzierten Rand- und Achsabständen (Dübelgruppen) siehe ETA-02/0024.
8) Kleinster möglicher Achs- bzw. Randabstand bei gleichzeitiger Reduzierung der zulässigen Last.
9) Kleinster möglicher Achs- bzw. Randabstand bei gleichzeitiger Reduzierung der zulässigen Last bei angegebener Mindestbauteildicke. Die Kombination von minimalem Rand- und Achsabstand ist nicht
möglich. Einer der beiden minimalen Werte ist gemäß ETA-02/0024 zu erhöhen.
10) Die angegebenen Lasten beziehen sich auf die Bewertung ETA-02/0024, Erteilungsdatum 13.02.2017. Berechnung der Lasten nach ETAG 001, Technical Report TR029 (für statische bzw. quasi-statische
Belastung).
11) Es wird eine Spaltbewehrung im Betonbauteil vorausgesetzt, welche die Rissbreite unter Berücksichtigung der Spaltkräfte auf w ∼ 0,3 mm begrenzt.
k
