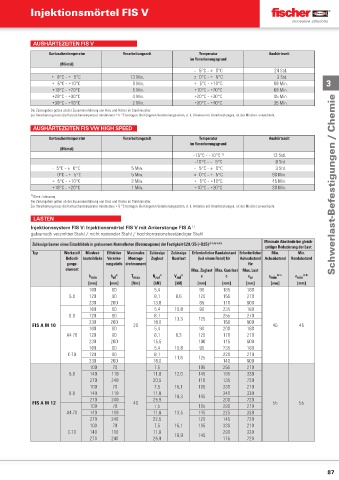

Page 86 - fischer Hauptkatalog Befestigungstechnik

Injektionsmörtel FIS V

AUSHÄRTEZEITEN FIS V

Kartuschentemperatur Verarbeitungszeit Temperatur Aushärtezeit
im Verankerungsgrund
(Mörtel)
‒ 5°C – ± 0°C 24 Std.
+ 0°C – + 5°C 13 Min. ± 0°C – + 5°C 3 Std.
+ 5°C – +10°C 9 Min. + 5°C – +10°C 90 Min. 3
+10°C – +20°C 5 Min. +10°C – +20°C 60 Min.
+20°C – +30°C 4 Min. +20°C – +30°C 45 Min.
+30°C – +40°C 2 Min. +30°C – +40°C 35 Min.
Die Zeitangaben gelten ab der Zusammenführung von Harz und Härter im Statikmischer.
Zur Verarbeitung muss die Kartuschentemperatur mindestens + 5 °C betragen. Bei längeren Verarbeitungszeiten, d. h. Arbeiten mit Unterbrechungen, ist der Mischer zu wechseln.

AUSHÄRTEZEITEN FIS VW HIGH SPEED
Kartuschentemperatur Verarbeitungszeit Temperatur Aushärtezeit
im Verankerungsgrund
(Mörtel)
‒15°C – ‒10°C 1) 12 Std.
‒10°C – ‒ 5°C 8 Std.
- 5°C – ± 0°C 5 Min. ‒ 5°C – ± 0°C 3 Std.
0°C – + 5°C 5 Min. ± 0°C – + 5°C 90 Min.
+ 5°C – +10°C 3 Min. + 5°C – +10°C 45 Min.
+10°C – +20°C 1 Min. +10°C – +20°C 30 Min. Schwerlast-Befestigungen / Chemie
1) Ohne Zulassung.
Die Zeitangaben gelten ab der Zusammenführung von Harz und Härter im Statikmischer.
Zur Verarbeitung muss die Kartuschentemperatur mindestens + 5 °C betragen. Bei längeren Verarbeitungszeiten, d. h. Arbeiten mit Unterbrechungen, ist der Mischer zu wechseln.

LASTEN
Injektionssystem FIS V: Injektionsmörtel FIS V mit Ankerstange FIS A 1)
galvanisch verzinkter Stahl / nicht rostender Stahl / hochkorrosionsbeständiger Stahl
Minimale Abstände bei gleich-
Zulässige Lasten eines Einzeldübels in gerissenem Normalbeton (Betonzugzone) der Festigkeit C20/25 (∼B25) 2) 3) 4) 5) 11)
zeitiger Reduzierung der Last
Typ Werkstoff Mindest- Eff ektive Maximales Zulässige Zulässige Erforderlicher Randabstand Erforderlicher Min. Min.
Befesti- bauteildicke Veranke- Montage- Zuglast Querlast (bei einem Rand) für Achsabstand Achsabstand Randabstand
gungs- rungstiefe drehmoment für
element Max. Zuglast Max. Querlast Max. Last
h min h ef 6) T max N zul 7) V zul 7) c c s cr s min 8) 9) c min 8) 9)
[mm] [mm] [Nm] [kN] [kN] [mm] [mm] [mm] [mm] [mm]
100 60 5,4 90 185 180
5.8 120 90 8,1 8,6 125 155 270
230 200 13,8 85 110 600
100 60 5,4 10,8 90 235 180
8.8 120 90 8,1 13,3 125 255 270
230 200 18,0 150 600
FIS A M 10 20 45 45
100 60 5,4 90 200 180
A4-70 120 90 8,1 9,3 125 170 270
230 200 15,5 100 115 600
100 60 5,4 10,8 90 235 180
C-70 120 90 8,1 11,6 125 220 270
230 200 18,0 140 600
100 70 7,5 105 255 210
5.8 140 110 11,8 12,0 145 195 330
270 240 20,5 110 135 720
100 70 7,5 15,1 105 330 210
8.8 140 110 11,8 19,3 145 340 330
270 240 25,9 200 720
FIS A M 12 40 55 55
100 70 7,5 105 290 210
A4-70 140 110 11,8 13,5 145 225 330
270 240 22,5 125 145 720
100 70 7,5 15,1 105 330 210
C-70 140 110 11,8 290 330
270 240 25,9 16,9 145 175 720
