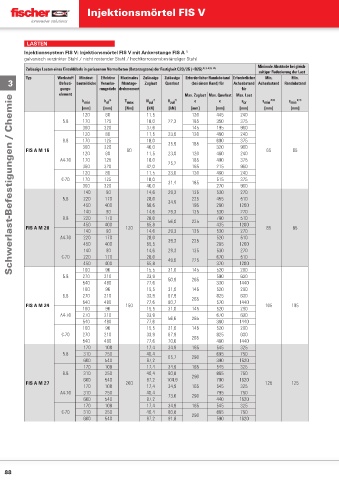

Page 87 - fischer Hauptkatalog Befestigungstechnik

Injektionsmörtel FIS V

LASTEN
Injektionssystem FIS V: Injektionsmörtel FIS V mit Ankerstange FIS A 1)
galvanisch verzinkter Stahl / nicht rostender Stahl / hochkorrosionsbeständiger Stahl
Minimale Abstände bei gleich-
Zulässige Lasten eines Einzeldübels in gerissenem Normalbeton (Betonzugzone) der Festigkeit C20/25 (∼B25) 2) 3) 4) 5) 11)
zeitiger Reduzierung der Last
Typ Werkstoff Mindest- Eff ektive Maximales Zulässige Zulässige Erforderlicher Randabstand Erforderlicher Min. Min.
3 Befesti- bauteildicke Veranke- Montage- Zuglast Querlast (bei einem Rand) für Achsabstand Achsabstand Randabstand
gungs- rungstiefe drehmoment für
element Max. Zuglast Max. Querlast Max. Last
Schwerlast-Befestigungen / Chemie
h min h ef 6) T max N zul 7) V zul 7) c c s cr s min 8) 9) c min 8) 9)
[mm] [mm] [Nm] [kN] [kN] [mm] [mm] [mm] [mm] [mm]
120 80 11,5 120 445 240
5.8 170 125 18,0 22,3 185 350 375
360 320 37,6 145 195 960
120 80 11,5 23,0 120 460 240
8.8 170 125 18,0 35,9 185 600 375
360 320 46,0 320 960
FIS A M 16 60 65 65
120 80 11,5 23,0 120 460 240
A4-70 170 125 18,0 25,2 185 400 375
360 320 42,0 165 215 960
120 80 11,5 23,0 120 460 240
C-70 170 125 18,0 31,4 185 515 375
360 320 46,0 270 960
140 90 14,6 29,3 135 530 270
5.8 220 170 28,0 34,9 225 455 510
450 400 58,6 195 260 1200
140 90 14,6 29,3 135 530 270
8.8 220 170 28,0 56,0 225 780 510
450 400 65,8 435 1200
FIS A M 20 120 85 85
140 90 14,6 29,3 135 530 270
A4-70 220 170 28,0 39,3 225 520 510
450 400 65,5 285 1200
140 90 14,6 29,3 135 530 270
C-70 220 170 28,0 49,0 225 670 510
450 400 65,8 370 1200
160 96 15,5 31,0 145 520 290
5.8 270 210 33,9 590 630
540 480 77,6 50,9 265 330 1440
160 96 15,5 31,0 145 520 290
8.8 270 210 33,9 67,9 825 630
540 480 77,6 80,7 265 570 1440
FIS A M 24 150 105 105
160 96 15,5 31,0 145 520 290
A4-70 270 210 33,9 670 630
540 480 77,6 56,6 265 360 1440
160 96 15,5 31,0 145 520 290
C-70 270 210 33,9 67,9 825 630
540 480 77,6 70,6 265 480 1440
170 108 17,4 34,9 165 545 325
5.8 310 250 40,4 695 750
600 540 87,2 65,7 290 390 1620
170 108 17,4 34,9 165 545 325
8.8 310 250 40,4 80,8 885 750
600 540 87,2 104,9 290 700 1620
FIS A M 27 200 125 125
170 108 17,4 34,9 165 545 325
A4-70 310 250 40,4 795 750
600 540 87,2 73,6 290 440 1620
170 108 17,4 34,9 165 545 325
C-70 310 250 40,4 80,8 885 750
600 540 87,2 91,8 290 590 1620
