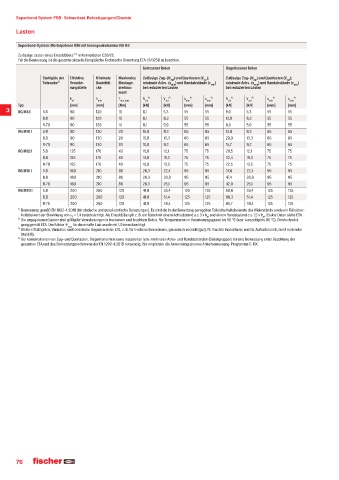

Superbond System FSB · Schwerlast-Befestigungen/Chemie

             Lasten

             Superbond-System: Mörtelpatrone RSB mit Innengewindeanker RG M I
             Zulässige Lasten eines Einzeldübels¹« ²« in Normalbeton C20/25.
             Für die Bemessung ist die gesamte aktuelle Europäische Technische Bewertung ETA-12/0258 zu beachten.
                                                         Gerissener Beton             Ungerissener Beton
                      Stahlgüte der    Effektive   Minimale    Maximales  Zulässige Zug- (N ) und Querlasten (V );   Zulässige Zug- (N ) und Querlasten (V );
                                                                                                zul
                                                                              zul
                                                                   zul
                                                                                                            zul
                      Schraube³§  Veranke-  Bauteildi-  Montage-   minimale Achs- (s min ) und Randabstände (c  min )  minimale Achs- (s min ) und Randabstände (c min )
                                rungstiefe  cke  drehmo-  bei reduzierten Lasten      bei reduzierten Lasten
                                                 ment
                                h ef     h min   T inst,max  N °«  V °«  s °«  c °«   N °«   V °«    s °«   c °«
                                                          zul
                                                                 zul
                                                                                              zul
                                                                                                     min
                                                                                                             min
                                                                        min
                                                                                min
                                                                                       zul
             Typ                [mm]     [mm]    [Nm]    [kN]   [kN]    [mm]   [mm]   [kN]   [kN]    [mm]   [mm]
         3   RG M8 I   5.8      90       120     10      8,1    5,3     55     55     9,0    5,3     55     55
                      8.8       90       120     10      8,1    8,3     55     55     13,8   8,3     55     55
                      R-70      90       120     10      8,1    5,9     55     55     9,9    5,9     55     55
             RG M10 I  5.8      90       130     20      10,8   8,3     65     65     13,8   8,3     65     65
                      8.8       90       130     20      10,8   13,3    65     65     20,0   13,3    65     65
                      R-70      90       130     20      10,8   9,3     65     65     15,7   9,3     65     65
             RG M12 I  5.8      125      170     40      16,8   12,1    75     75     20,5   12,1    75     75
                      8.8       125      170     40      16,8   19,3    75     75     32,4   19,3    75     75
                      R-70      125      170     40      16,8   13,5    75     75     22,5   13,5    75     75
             RG M16 I  5.8      160      210     80      26,3   22,4    95     95     37,6    22,4   95     95
                      8.8       160      210     80      26,3   30,9    95     95     47,4    30,9   95     95
                      R-70      160      210     80      26,3   25,1    95     95     42,0    25,1   95     95
             RG M20 I  5.8      200      260     120     41,9   35,4    125    125    58,6    35,4   125    125
                      8.8       200      260     120     41,9   51,4    125    125    66,3    51,4   125    125
                      R-70      200      260     120     41,9   39,4    125    125    65,7    39,4   125    125
             ¹« Bemessung gemäß EN 1992-4:2018 (für statische und quasi-statische Belastungen). Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicher -
              heitsbeiwert der Einwirkung von γ  = 1,4 berücksichtigt. Als Einzeldübel gilt z. B. ein Dübel mit einem Achsabstand s ≥ 3 x h  und einem Randabstand c ≥ 1,5 x h . Exakte Daten siehe ETA.
                                F
                                                                                ef
                                                                                                   ef
             ²« Die angegebenen Lasten sind gültig für Verankerungen in trockenem und feuchtem Beton. Für Temperaturen im Verankerungsgrund bis 50 °C (bzw. kurzzeitig bis 80 °C). Bohrlochreini-
              gung gemäß ETA. Der Faktor Ψ sus  für dauerhafte Last wurde mit 1,0 berücksichtigt.
             ³« Weitere Stahlgüten, Varianten und technische Angaben siehe ETA, z. B. für trockene Innenräume, galvanisch verzinkt (gvz); für feuchte Innenräume und für Außenbereich, nicht rostender
              Stahl (R).
             °« Bei Kombinationen von Zug- und Querlasten, Biegemomenten sowie reduzierten bzw. minimalen Achs- und Randabständen (Dübelgruppen) ist eine Bemessung unter Beachtung der
              gesamten ETA und des Bemessungsverfahrens der EN 1992-4:2018 notwendig. Wir empfehlen die Anwendung unseres Ankerbemessung-Programms C-FIX.
