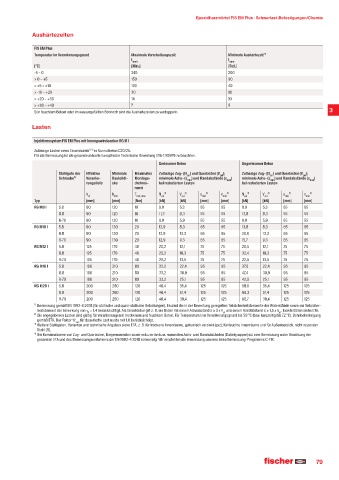

Page 79 - fischer Hauptkatalog Befestigungstechnik

Epoxidharzmörtel FIS EM Plus · Schwerlast-Befestigungen/Chemie

Aushärtezeiten

FIS EM Plus
Temperatur im Verankerungsgrund Maximale Verarbeitungszeit Minimale Aushärtezeit ¹§
t work t cure
[°C] [Min.] [Std.]
-5 – 0 240 200
> 0 – +5 150 90
> +5 – +10 120 40
> -10 – +20 30 18
> +20 – +30 14 10
> +30 – +40 7 5
1) In feuchtem Betom oder im wassergefüllten Bohrloch sind die Aushärtezeiten zu verdoppeln. 3

Lasten

Injektionssystem FIS EM Plus mit Innengewindeanker RG M I
Zulässige Lasten eines Einzeldübels¹« ²« in Normalbeton C20/25.
Für die Bemessung ist die gesamte aktuelle Europäische Technische Bewertung ETA-17/0979 zu beachten.
Gerissener Beton Ungerissener Beton
Stahlgüte der Effektive Minimale Maximales Zulässige Zug- (N ) und Querlasten (V ); Zulässige Zug- (N ) und Querlasten (V );
zul
zul
zul
zul
Schraube³§ Veranke- Bauteildi- Montage- minimale Achs- (s min ) und Randabstände (c min ) minimale Achs- (s min ) und Randabstände (c min )
rungstiefe cke drehmo- bei reduzierten Lasten bei reduzierten Lasten
ment
h h T N °« V °« s °« c °« N °« V °« s °« c °«
ef min inst,max zul zul min min zul zul min min
Typ [mm] [mm] [Nm] [kN] [kN] [mm] [mm] [kN] [kN] [mm] [mm]
RG M8 I 5.8 90 120 10 9,0 5,3 55 55 9,0 5,3 55 55
8.8 90 120 10 11,3 8,3 55 55 13,8 8,3 55 55
R-70 90 120 10 9,9 5,9 55 55 9,9 5,9 55 55
RG M10 I 5.8 90 130 20 12,9 8,3 65 65 13,8 8,3 65 65
8.8 90 130 20 12,9 13,3 65 65 20,0 13,3 65 65
R-70 90 130 20 12,9 9,3 65 65 15,7 9,3 65 65
RG M12 I 5.8 125 170 40 20,2 12,1 75 75 20,5 12,1 75 75
8.8 125 170 40 20,2 19,3 75 75 32,4 19,3 75 75
R-70 125 170 40 20,2 13,5 75 75 22,5 13,5 75 75
RG M16 I 5.8 160 210 80 33,2 22,4 95 95 37,6 22,4 95 95
8.8 160 210 80 33,2 30,9 95 95 47,4 30,9 95 95
R-70 160 210 80 33,2 25,1 95 95 42,0 25,1 95 95
RG M20 I 5.8 200 260 120 46,4 35,4 125 125 58,6 35,4 125 125
8.8 200 260 120 46,4 51,4 125 125 66,3 51,4 125 125
R-70 200 260 120 46,4 39,4 125 125 66,7 39,4 125 125
¹« Bemessung gemäß EN 1992-4:2018 (für statische und quasi-statische Belastungen). Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicher -
heitsbeiwert der Einwirkung von γ = 1,4 berücksichtigt. Als Einzeldübel gilt z. B. ein Dübel mit einem Achsabstand s ≥ 3 x h und einem Randabstand c ≥ 1,5 x h . Exakte Daten siehe ETA.
ef
ef
F
²« Die angegebenen Lasten sind gültig für Verankerungen in trockenem und feuchtem Beton. Für Temperaturen im Verankerungsgrund bis 50 °C (bzw. kurzzeitig bis 72 °C). Bohrlochreinigung
gemäß ETA. Der Faktor Ψ für dauerhafte Last wurde mit 1,0 berücksichtigt.
sus
³« Weitere Stahlgüten, Varianten und technische Angaben siehe ETA, z. B. für trockene Innenräume, galvanisch verzinkt (gvz); für feuchte Innenräume und für Außenbereich, nicht rostender
Stahl (R).
°« Bei Kombinationen von Zug- und Querlasten, Biegemomenten sowie reduzierten bzw. minimalen Achs- und Randabständen (Dübelgruppen) ist eine Bemessung unter Beachtung der
gesamten ETA und des Bemessungsverfahrens der EN 1992-4:2018 notwendig. Wir empfehlen die Anwendung unseres Ankerbemessung-Programms C-FIX.

79
