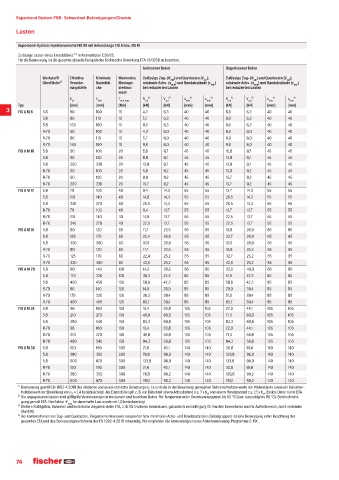

Page 74 - fischer Hauptkatalog Befestigungstechnik
P. 74

Superbond System FSB · Schwerlast-Befestigungen/Chemie

             Lasten

             Superbond-System: Injektionsmörtel FIS SB mit Ankerstange FIS A bzw. RG M
             Zulässige Lasten eines Einzeldübels¹« ²« in Normalbeton C20/25.
             Für die Bemessung ist die gesamte aktuelle Europäische Technische Bewertung ETA-12/0258 zu beachten.
                                                         Gerissener Beton             Ungerissener Beton
                      Werkstoff/  Effektive   Minimale    Maximales  Zulässige Zug- (N ) und Querlasten (V );   Zulässige Zug- (N ) und Querlasten (V );
                                                                                                zul
                                                                              zul
                                                                   zul
                                                                                                            zul
                      Oberfläche³§  Veranke-  Bauteildi-  Montage-   minimale Achs- (s min ) und Randabstände (c  min )  minimale Achs- (s min ) und Randabstände (c min )
                                rungstiefe  cke  drehmo-  bei reduzierten Lasten      bei reduzierten Lasten
                                                 ment
                                h ef     h min   T inst,max  N °«  V °«  s °«  c °«   N °«   V °«    s °«   c °«
                                                          zul
                                                                 zul
                                                                        min
                                                                                              zul
                                                                                                     min
                                                                                                             min
                                                                                min
                                                                                       zul
             Typ                [mm]     [mm]    [Nm]    [kN]   [kN]    [mm]   [mm]   [kN]   [kN]    [mm]   [mm]
         3   FIS A M 8  5.8     60       100     10      4,3    6,3     40     40     8,6    6,3     40     40
                      5.8       80       110     10      5,7    6,3     40     40     9,0    6,3     40     40
                      5.8       160      190     10      9,0    6,3     40     40     9,0    6,3     40     40
                      R-70      60       100     10      4,3    6,0     40     40     8,6    6,0     40     40
                      R-70      80       110     10      5,7    6,0     40     40     9,9    6,0     40     40
                      R-70      160      190     10      9,9    6,0     40     40     9,9    6,0     40     40
             FIS A M 10  5.8    60       100     20      5,8    9,7     45     45     10,8   9,7     45     45
                      5.8       90       120     20      8,8    9,7     45     45     13,8   9,7     45     45
                      5.8       200      230     20      13,8   9,7     45     45     13,8   9,7     45     45
                      R-70      60       100     20      5,8    9,2     45     45     10,8    9,2    45     45
                      R-70      90       120     20      8,8    9,2     45     45     15,7    9,2    45     45
                      R-70      200      230     20      15,7   9,2     45     45     15,7    9,2    45     45
             FIS A M 12  5.8    70       100     40      9,4    14,3    55     55     13,7    14,3   55     55
                      5.8       110      140     40      14,8   14,3    55     55     20,5    14,3   55     55
                      5.8       240      270     40      20,5   14,3    55     55     20,5    14,3   55     55
                      R-70      70       100     40      9,4    13,7    55     55     13,7    13,7   55     55
                      R-70      110      140     40      14,8   13,7    55     55     22,5    13,7   55     55
                      R-70      240      270     40      22,5   13,7    55     55     22,5    13,7   55     55
             FIS A M 16  5.8    80       120     60      11,7   23,5    65     65     16,8    26,9   65     65
                      5.8       125      170     60      22,4   26,9    65     65     32,7    26,9   65     65
                      5.8       320      360     60      37,6   26,9    65     65     37,6    26,9   65     65
                      R-70      80       120     60      11,7   23,5    65     65     16,8    25,2   65     65
                      R-70      125      170     60      22,4   25,2    65     65     32,7    25,2   65     65
                      R-70      320      360     60      42,0   25,2    65     65     42,0    25,2   65     65
             FIS A M 20  5.8    90       140     120     14,0   28,0    85     85     20,0    40,0   85     85
                      5.8       170      220     120     36,3   42,3    85     85     51,9   42,3    85     85
                      5.8       400      450     120     58,6   42,3    85     85     58,6   42,3    85     85
                      R-70      90       140     120     14,0   28,0    85     85     20,0   39,4    85     85
                      R-70      170      220     120     36,3   39,4    85     85     51,9   39,4    85     85
                      R-70      400      450     120     65,7   39,4    85     85     65,7   39,4    85     85
             FIS A M 24  5.8    96       160     150     15,4   30,8    105    105    22,0   44,1    105    105
                      5.8       210      270     150     49,9   60,6    105    105    71,3   60,6    105    105
                      5.8       480      540     150     84,3   60,6    105    105    84,3   60,6    105    105
                      R-70      96       160     150     15,4   30,8    105    105    22,0   44,1    105    105
                      R-70      210      270     150     49,9   56,8    105    105    71,3   56,8    105    105
                      R-70      480      540     150     94,3   56,8    105    105    94,3    56,8   105    105
             FIS A M 30  5.8    120      190     300     21,6   43,1    140    140    30,8    61,6   140    140
                      5.8       280      350     300     76,8   96,0    140    140    109,8   96,0   140    140
                      5.8       600      670     300     133,8  96,0    140    140    133,8   96,0   140    140
                      R-70      120      190     300     21,6   43,1    140    140    30,8    61,6   140    140
                      R-70      280      350     300     76,8   90,2    140    140    109,8   90,2   140    140
                      R-70      600      670     300     150,1  90,2    140    140    150,1   90,2   140    140
             ¹« Bemessung gemäß EN 1992-4:2018 (für statische und quasi-statische Belastungen). Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicher -
              heitsbeiwert der Einwirkung von γ  = 1,4 berücksichtigt. Als Einzeldübel gilt z. B. ein Dübel mit einem Achsabstand s ≥ 3 x h  und einem Randabstand c ≥ 1,5 x h . Exakte Daten siehe ETA.
                                                                                ef
                                                                                                   ef
                                F
             ²« Die angegebenen Lasten sind gültig für Verankerungen in trockenem und feuchtem Beton. Für Temperaturen im Verankerungsgrund bis 50 °C (bzw. kurzzeitig bis 80 °C). Bohrlochreini-
              gung gemäß ETA. Der Faktor Ψ sus  für dauerhafte Last wurde mit 1,0 berücksichtigt.
             ³« Weitere Stahlgüten, Varianten und technische Angaben siehe ETA, z. B. für trockene Innenräume, galvanisch verzinkt (gvz); für feuchte Innenräume und für Außenbereich, nicht rostender
              Stahl (R).
             °« Bei Kombinationen von Zug- und Querlasten, Biegemomenten sowie reduzierten bzw. minimalen Achs- und Randabständen (Dübelgruppen) ist eine Bemessung unter Beachtung der
              gesamten ETA und des Bemessungsverfahrens der EN 1992-4:2018 notwendig. Wir empfehlen die Anwendung unseres Ankerbemessung-Programms C-FIX.
