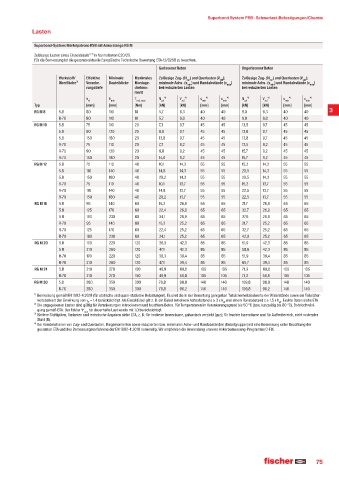

Page 75 - fischer Hauptkatalog Befestigungstechnik

Superbond System FSB · Schwerlast-Befestigungen/Chemie

Lasten

Superbond-System: Mörtelpatrone RSB mit Ankerstange RG M
Zulässige Lasten eines Einzeldübels¹« ²« in Normalbeton C20/25.
Für die Bemessung ist die gesamte aktuelle Europäische Technische Bewertung ETA-12/0258 zu beachten.
Gerissener Beton Ungerissener Beton
Werkstoff/ Effektive Minimale Maximales Zulässige Zug- (N ) und Querlasten (V ); Zulässige Zug- (N ) und Querlasten (V );
zul
zul
zul
zul
Oberfläche³§ Veranke- Bauteildicke Montage- minimale Achs- (s min ) und Randabstände (c min ) minimale Achs- (s min ) und Randabstände (c min )
rungstiefe drehmo- bei reduzierten Lasten bei reduzierten Lasten
ment
h ef h min T inst,max N °« V °« s °« c °« N °« V °« s °« c °«
zul
zul
min
min
min
zul
min
zul
Typ [mm] [mm] [Nm] [kN] [kN] [mm] [mm] [kN] [kN] [mm] [mm]
RG M 8 5.8 80 110 10 5,7 6,3 40 40 9,0 6,3 40 40 3
R-70 80 110 10 5,7 6,0 40 40 9,9 6,0 40 40
RG M 10 5.8 75 110 20 7,3 9,7 45 45 13,5 9,7 45 45
5.8 90 120 20 8,8 9,7 45 45 13,8 9,7 45 45
5.8 150 180 20 13,8 9,7 45 45 13,8 9,7 45 45
R-70 75 110 20 7,3 9,2 45 45 13,5 9,2 45 45
R-70 90 120 20 8,8 9,2 45 45 15,7 9,2 45 45
R-70 150 180 20 14,6 9,2 45 45 15,7 9,2 45 45
RG M 12 5.8 75 110 40 10,1 14,3 55 55 15,2 14,3 55 55
5.8 110 140 40 14,8 14,3 55 55 20,5 14,3 55 55
5.8 150 180 40 20,2 14,3 55 55 20,5 14,3 55 55
R-70 75 110 40 10,1 13,7 55 55 15,2 13,7 55 55
R-70 110 140 40 14,8 13,7 55 55 22,5 13,7 55 55
R-70 150 180 40 20,2 13,7 55 55 22,5 13,7 55 55
RG M 16 5.8 95 140 60 15,2 26,9 65 65 21,7 26,9 65 65
5.8 125 170 60 22,4 26,9 65 65 32,7 26,9 65 65
5.8 190 230 60 34,1 26,9 65 65 37,6 26,9 65 65
R-70 95 140 60 15,2 25,2 65 65 21,7 25,2 65 65
R-70 125 170 60 22,4 25,2 65 65 32,7 25,2 65 65
R-70 190 230 60 34,1 25,2 65 65 42,0 25,2 65 65
RG M 20 5.8 170 220 120 36,3 42,3 85 85 51,9 42,3 85 85
5.8 210 260 120 47,1 42,3 85 85 58,6 42,3 85 85
R-70 170 220 120 36,3 39,4 85 85 51,9 39,4 85 85
R-70 210 260 120 47,1 39,4 85 85 65,7 39,4 85 85
RG M 24 5.8 210 270 150 49,9 60,6 105 105 71,3 60,6 105 105
R-70 210 270 150 49,9 56,8 105 105 71,3 56,8 105 105
RG M 30 5.8 280 350 300 76,8 96,0 140 140 109,8 96,0 140 140
R-70 280 350 300 76,8 90,2 140 140 109,8 90,2 140 140
¹« Bemessung gemäß EN 1992-4:2018 (für statische und quasi-statische Belastungen). Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicher -
heitsbeiwert der Einwirkung von γ = 1,4 berücksichtigt. Als Einzeldübel gilt z. B. ein Dübel mit einem Achsabstand s ≥ 3 x h und einem Randabstand c ≥ 1,5 x h . Exakte Daten siehe ETA.
ef
F
ef
²« Die angegebenen Lasten sind gültig für Verankerungen in trockenem und feuchtem Beton. Für Temperaturen im Verankerungsgrund bis 50 °C (bzw. kurzzeitig bis 80 °C). Bohrlochreini-
gung gemäß ETA. Der Faktor Ψ sus für dauerhafte Last wurde mit 1,0 berücksichtigt.
³« Weitere Stahlgüten, Varianten und technische Angaben siehe ETA, z. B. für trockene Innenräume, galvanisch verzinkt (gvz); für feuchte Innenräume und für Außenbereich, nicht rostender
Stahl (R).
°« Bei Kombinationen von Zug- und Querlasten, Biegemomenten sowie reduzierten bzw. minimalen Achs- und Randabständen (Dübelgruppen) ist eine Bemessung unter Beachtung der
gesamten ETA und des Bemessungsverfahrens der EN 1992-4:2018 notwendig. Wir empfehlen die Anwendung unseres Ankerbemessung-Programms C-FIX.

75
