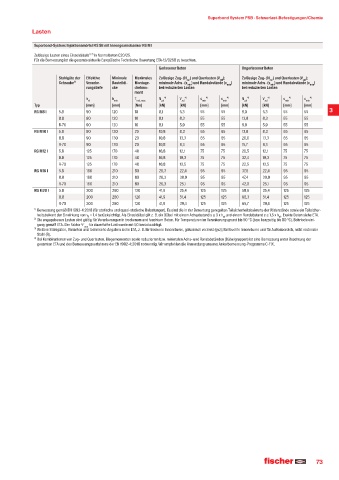

Superbond System FSB · Schwerlast-Befestigungen/Chemie

                  Lasten

                   Superbond-System: Injektionsmörtel FIS SB mit Innengewindeanker RG M I
                   Zulässige Lasten eines Einzeldübels¹« ²« in Normalbeton C20/25.
                   Für die Bemessung ist die gesamte aktuelle Europäische Technische Bewertung ETA-12/0258 zu beachten.
                                                               Gerissener Beton             Ungerissener Beton
                            Stahlgüte der    Effektive   Minimale    Maximales  Zulässige Zug- (N ) und Querlasten (V );   Zulässige Zug- (N ) und Querlasten (V );
                                                                                                      zul
                                                                                    zul
                                                                        zul
                                                                                                                 zul
                            Schraube³§  Veranke-  Bauteildi-  Montage-   minimale Achs- (s min ) und Randabstände (c min )  minimale Achs- (s min ) und Randabstände (c  min )
                                     rungstiefe  cke  drehmo-  bei reduzierten Lasten       bei reduzierten Lasten
                                                      ment
                                     h ef     h min   T inst,max  N °«  V °«  s °«   c °«   N °«   V °«   s °«    c °«
                                                                                                           min
                                                                                                                  min
                                                                zul
                                                                       zul
                                                                                             zul
                                                                                                    zul
                                                                                     min
                                                                              min
                   Typ               [mm]     [mm]    [Nm]     [kN]   [kN]   [mm]    [mm]   [kN]   [kN]   [mm]    [mm]
                   RG M8 I  5.8      90       120     10       8,1    5,3    55      55     9,0    5,3    55      55       3
                            8.8      90       120     10       8,1    8,3    55      55     13,8   8,3    55      55
                            R-70     90       120     10       8,1    5,9    55      55     9,9    5,9    55      55
                   RG M10 I  5.8     90       130     20       10,8   8,3    65      65     13,8   8,3    65      65
                            8.8      90       130     20       10,8   13,3   65      65     20,0   13,3   65      65
                            R-70     90       130     20       10,8   9,3    65      65     15,7   9,3    65      65
                   RG M12 I  5.8     125      170     40       16,8   12,1   75      75     20,5   12,1   75      75
                            8.8      125      170     40       16,8   19,3   75      75     32,4   19,3   75      75
                            R-70     125      170     40       16,8   13,5   75      75     22,5   13,5   75      75
                   RG M16 I  5.8     160      210     80       26,3   22,4   95      95     37,6   22,4   95      95
                            8.8      160      210     80       26,3   30,9   95      95     47,4   30,9   95      95
                            R-70     160      210     80       26,3   25,1   95      95     42,0   25,1   95      95
                   RG M20 I  5.8     200      260     120      41,9   35,4   125     125    58,6   35,4   125     125
                            8.8      200      260     120      41,9   51,4   125     125    66,3   51,4   125     125
                            R-70     200      260     120      41,9   39,4   125     125    65,7   39,4   125     125
                   ¹« Bemessung gemäß EN 1992-4:2018 (für statische und quasi-statische Belastungen). Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicher -
                    heitsbeiwert der Einwirkung von γ  = 1,4 berücksichtigt. Als Einzeldübel gilt z. B. ein Dübel mit einem Achsabstand s ≥ 3 x h  und einem Randabstand c ≥ 1,5 x h . Exakte Daten siehe ETA.
                                                                                     ef
                                                                                                         ef
                                      F
                   ²« Die angegebenen Lasten sind gültig für Verankerungen in trockenem und feuchtem Beton. Für Temperaturen im Verankerungsgrund bis 50 °C (bzw. kurzzeitig bis 80 °C). Bohrlochreini-
                    gung gemäß ETA. Der Faktor Ψ sus  für dauerhafte Last wurde mit 1,0 berücksichtigt.
                   ³« Weitere Stahlgüten, Varianten und technische Angaben siehe ETA, z. B. für trockene Innenräume, galvanisch verzinkt (gvz); für feuchte Innenräume und für Außenbereich, nicht rostender
                    Stahl (R).
                   °« Bei Kombinationen von Zug- und Querlasten, Biegemomenten sowie reduzierten bzw. minimalen Achs- und Randabständen (Dübelgruppen) ist eine Bemessung unter Beachtung der
                    gesamten ETA und des Bemessungsverfahrens der EN 1992-4:2018 notwendig. Wir empfehlen die Anwendung unseres Ankerbemessung-Programms C-FIX.
