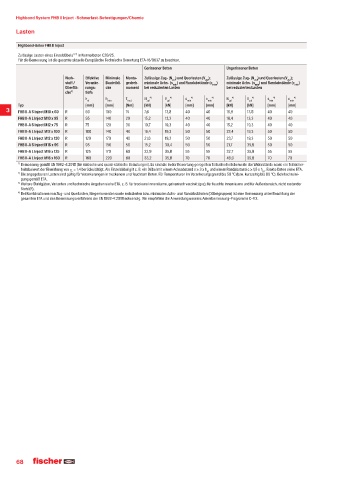

Page 68 - fischer Hauptkatalog Befestigungstechnik

Highbond System FHB II Inject · Schwerlast-Befestigungen/Chemie

Lasten

Highbond-Anker FHB II Inject
Zulässige Lasten eines Einzeldübels¹« ²« in Normalbeton C20/25.
Für die Bemessung ist die gesamte aktuelle Europäische Technische Bewertung ETA-16/0637 zu beachten.
Gerissener Beton Ungerissener Beton
Werk- Effektive Minimale Monta- Zulässige Zug- (N ) und Querlasten (V ); Zulässige Zug- (N ) und Querlasten (V );
zul
zul
zul
zul
stoff / Veranke- Bauteildi- gedreh- minimale Achs- (s min ) und Randabstände (c min ) minimale Achs- (s min ) und Randabstände (c min )
Oberflä- rungs- cke moment bei reduzierten Lasten bei reduzierten Lasten
che³§ tiefe
h ef h min T inst N °« V °« s °« c °« N °« V °« s °« c °«
min
zul
zul
zul
zul
min
min
min
Typ [mm] [mm] [Nm] [kN] [kN] [mm] [mm] [kN] [kN] [mm] [mm]
3 FHB II-A S Inject M10 x 60 R 60 100 15 7,6 13,8 40 40 10,9 13,8 40 40
FHB II-A L Inject M10 x 95 R 95 140 20 15,2 13,3 40 40 16,4 13,3 40 40
FHB II-A S Inject M12 x 75 R 75 120 30 10,7 19,3 40 40 15,2 19,3 40 40
FHB II-A L Inject M12 x 100 R 100 140 40 16,4 19,3 50 50 23,4 19,3 50 50
FHB II-A L Inject M12 x 120 R 120 170 40 21,6 19,3 50 50 23,7 19,3 50 50
FHB II-A S Inject M16 x 95 R 95 150 50 15,2 30,4 50 50 21,7 35,8 50 50
FHB II-A L Inject M16 x 125 R 125 170 60 22,9 35,8 55 55 32,7 35,8 55 55
FHB II-A L Inject M16 x 160 R 160 220 60 33,2 35,8 70 70 46,0 35,8 70 70
¹« Bemessung gemäß EN 1992-4:2018 (für statische und quasi-statische Belastungen). Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicher -
heitsbeiwert der Einwirkung von γ = 1,4 berücksichtigt. Als Einzeldübel gilt z. B. ein Dübel mit einem Achsabstand s ≥ 3 x h und einem Randabstand c ≥ 1,5 x h . Exakte Daten siehe ETA.
ef
F
ef
²« Die angegebenen Lasten sind gültig für Verankerungen in trockenem und feuchtem Beton. Für Temperaturen im Verankerungsgrund bis 50 °C (bzw. kurzzeitig bis 80 °C). Bohrlochreini-
gung gemäß ETA.
³« Weitere Stahlgüten, Varianten und technische Angaben siehe ETA, z. B. für trockene Innenräume, galvanisch verzinkt (gvz); für feuchte Innenräume und für Außenbereich, nicht rostender
Stahl (R).
°« Bei Kombinationen von Zug- und Querlasten, Biegemomenten sowie reduzierten bzw. minimalen Achs- und Randabständen (Dübelgruppen) ist eine Bemessung unter Beachtung der
gesamten ETA und des Bemessungsverfahrens der EN 1992-4:2018 notwendig. Wir empfehlen die Anwendung unseres Ankerbemessung-Programms C-FIX.
