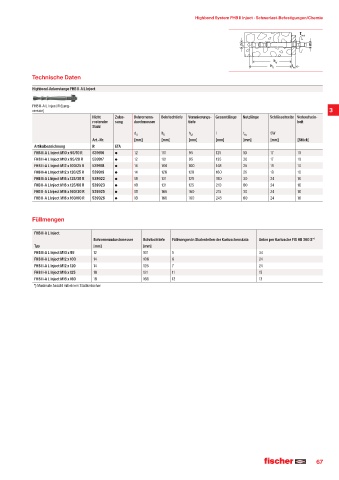

Page 67 - fischer Hauptkatalog Befestigungstechnik

Highbond System FHB II Inject · Schwerlast-Befestigungen/Chemie

T inst

d M
0
h ef
h 0 t fix
Technische Daten

Highbond-Ankerstange FHB II-A L Inject

FHB II-A L Inject R (Lang-
version) 3
Nicht Zulas- Bohrernenn- Bohrlochtiefe Verankerungs- Gesamtlänge Nutzlänge Schlüsselweite Verkaufsein-
rostender sung durchmesser tiefe heit
Stahl
d h h l t SW
0 0 ef fix
Art.-Nr. [mm] [mm] [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung R ETA
FHB II-A L Inject M10 x 95/10 R 539916 12 101 95 125 10 17 10
FHB II-A L Inject M10 x 95/20 R 539917 12 101 95 135 20 17 10
FHB II-A L Inject M12 x 100/25 R 539918 14 106 100 148 25 19 10
FHB II-A L Inject M12 x 120/25 R 539919 14 126 120 160 25 19 10
FHB II-A L Inject M16 x 125/30 R 539922 18 131 125 180 30 24 10
FHB II-A L Inject M16 x 125/60 R 539923 18 131 125 210 60 24 10
FHB II-A L Inject M16 x 160/30 R 539925 18 166 160 215 30 24 10
FHB II-A L Inject M16 x 160/60 R 539926 18 166 160 245 60 24 10

Füllmengen
FHB II-A L Inject
Bohrernenndurchmesser Bohrlochtiefe Füllmengen in Skalenteilen der Kartuschenskala Anker per Kartusche FIS HB 360 S*§
Typ [mm] [mm]
FHB II-A L Inject M10 x 95 12 101 5 34
FHB II-A L Inject M12 x 100 14 106 6 24
FHB II-A L Inject M12 x 120 14 126 7 24
FHB II-A L Inject M16 x 125 18 131 11 15
FHB II-A L Inject M16 x 160 18 166 13 13
*) Maximale Anzahl mit einem Statikmischer.
