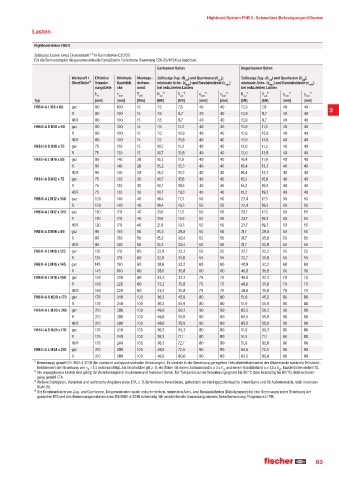

Page 63 - fischer Hauptkatalog Befestigungstechnik

Highbond System FHB II · Schwerlast-Befestigungen/Chemie

Lasten

Highbond-Anker FHB II
Zulässige Lasten eines Einzeldübels¹« ²« in Normalbeton C20/25.
Für die Bemessung ist die gesamte aktuelle Europäische Technische Bewertung ETA-05/0164 zu beachten.
Gerissener Beton Ungerissener Beton
Werkstoff / Effektive Minimale Montage- Zulässige Zug- (N ) und Querlasten (V ); Zulässige Zug- (N ) und Querlasten (V );
zul
zul
zul
zul
Oberfläche³§ Veranke- Bauteildi- drehmo- minimale Achs- (s min ) und Randabstände (c min ) minimale Achs- (s min ) und Randabstände (c min )
rungstiefe cke ment bei reduzierten Lasten bei reduzierten Lasten
h h T N °« V °« s °« c °« N °« V °« s °« c °«
ef min inst zul zul min min zul zul min min
Typ [mm] [mm] [Nm] [kN] [kN] [mm] [mm] [kN] [kN] [mm] [mm]
FHB II-A L M8 x 60 gvz 60 100 15 7,6 7,8 40 40 10,9 7,8 40 40
3
R 60 100 15 7,6 8,7 40 40 10,9 8,7 40 40
HCR 60 100 15 7,6 8,7 40 40 10,9 8,7 40 40
FHB II-A S M10 x 60 gvz 60 100 15 7,6 11,3 40 40 10,9 11,3 40 40
R 60 100 15 7,6 13,8 40 40 10,9 13,8 40 40
HCR 60 100 15 7,6 13,8 40 40 10,9 13,8 40 40
FHB II-A S M10 x 75 gvz 75 120 15 10,7 11,3 40 40 12,0 11,3 40 40
R 75 120 15 10,7 13,8 40 40 12,0 13,8 40 40
FHB II-A L M10 x 95 gvz 95 140 20 15,2 11,9 40 40 16,4 11,9 40 40
R 95 140 20 15,2 13,3 40 40 16,4 13,3 40 40
HCR 95 140 20 15,2 13,3 40 40 16,4 13,3 40 40
FHB II-A S M12 x 75 gvz 75 120 30 10,7 15,6 40 40 15,2 15,6 40 40
R 75 120 30 10,7 19,3 40 40 15,2 19,3 40 40
HCR 75 120 30 10,7 19,3 40 40 15,2 19,3 40 40
FHB II-A L M12 x 100 gvz 100 140 40 16,4 17,3 50 50 23,4 17,3 50 50
R 100 140 40 16,4 19,3 50 50 23,4 19,3 50 50
FHB II-A L M12 x 120 gvz 120 170 40 21,6 17,3 50 50 23,7 17,3 50 50
R 120 170 40 21,6 19,3 50 50 23,7 19,3 50 50
HCR 120 170 40 21,6 19,3 50 50 23,7 19,3 50 50
FHB II-A S M16 x 95 gvz 95 150 50 15,2 29,0 50 50 21,7 29,0 50 50
R 95 150 50 15,2 30,4 50 50 21,7 35,8 50 50
HCR 95 150 50 15,2 30,4 50 50 21,7 35,8 50 50
FHB II-A L M16 x 125 gvz 125 170 60 22,9 32,2 55 55 32,7 32,2 55 55
R 125 170 60 22,9 35,8 55 55 32,7 35,8 55 55
FHB II-A L M16 x 145 gvz 145 190 60 28,6 32,2 60 60 40,9 32,2 60 60
R 145 190 60 28,6 35,8 60 60 40,9 35,8 60 60
FHB II-A L M16 x 160 gvz 160 220 60 33,2 32,2 70 70 46,0 32,2 70 70
R 160 220 60 33,2 35,8 70 70 46,0 35,8 70 70
HCR 160 220 60 33,2 35,8 70 70 46,0 35,8 70 70
FHB II-A S M20 x 170 gvz 170 240 100 36,3 45,9 80 80 51,9 45,9 80 80
R 170 240 100 36,3 55,9 80 80 51,9 55,9 80 80
FHB II-A L M20 x 210 gvz 210 280 100 49,9 50,2 90 90 65,5 50,2 90 90
R 210 280 100 49,9 55,9 90 90 65,5 55,9 90 90
HCR 210 280 100 49,9 55,9 90 90 65,5 55,9 90 90
FHB II-A S M24 x 170 gvz 170 240 100 36,3 65,3 80 80 51,9 65,3 80 80
R 170 240 100 36,3 71,1 80 80 51,9 71,1 80 80
HCR 170 240 100 36,3 72,7 80 80 51,9 80,6 80 80
FHB II-A L M24 x 210 gvz 210 280 100 49,9 72,5 90 90 65,5 72,5 90 90
R 210 280 100 49,9 80,6 90 90 65,5 80,6 90 90
¹« Bemessung gemäß EN 1992-4:2018 (für statische und quasi-statische Belastungen). Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicher -
heitsbeiwert der Einwirkung von γ = 1,4 berücksichtigt. Als Einzeldübel gilt z. B. ein Dübel mit einem Achsabstand s ≥ 3 x h und einem Randabstand c ≥ 1,5 x h . Exakte Daten siehe ETA.
ef
F
ef
²« Die angegebenen Lasten sind gültig für Verankerungen in trockenem und feuchtem Beton. Für Temperaturen im Verankerungsgrund bis 50 °C (bzw. kurzzeitig bis 80 °C). Bohrlochreini-
gung gemäß ETA.
³« Weitere Stahlgüten, Varianten und technische Angaben siehe ETA, z. B. für trockene Innenräume, galvanisch verzinkt (gvz); für feuchte Innenräume und für Außenbereich, nicht rostender
Stahl (R).
°« Bei Kombinationen von Zug- und Querlasten, Biegemomenten sowie reduzierten bzw. minimalen Achs- und Randabständen (Dübelgruppen) ist eine Bemessung unter Beachtung der
gesamten ETA und des Bemessungsverfahrens der EN 1992-4:2018 notwendig. Wir empfehlen die Anwendung unseres Ankerbemessung-Programms C-FIX.

63
