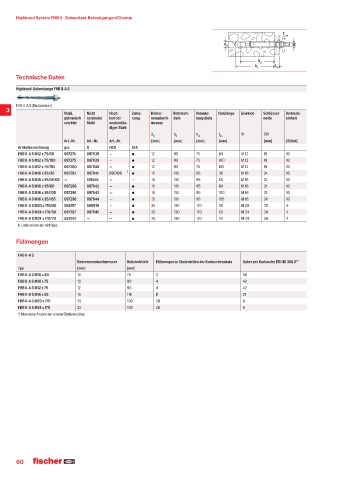

Page 60 - fischer Hauptkatalog Befestigungstechnik

Highbond System FHB II · Schwerlast-Befestigungen/Chemie

T inst

d 0 M

h ef
h 0 t fix
Technische Daten

Highbond-Ankerstange FHB II-A S

FHB II-A S (Kurzversion)
3
Stahl, Nicht Hoch- Zulas- Bohrer- Bohrloch- Veranke- Nutzlänge Gewinde Schlüssel- Verkaufs-
galvanisch rostender korrosi- sung nenndurch- tiefe rungstiefe weite einheit
verzinkt Stahl onsbestän- messer
diger Stahl
d 0 h 0 h ef t fix M SW
Art.-Nr. Art.-Nr. Art.-Nr. [mm] [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung gvz R HCR ETA
FHB II-A S M12 x 75/60 097274 097638 — 12 90 75 60 M 12 19 10
FHB II-A S M12 x 75/100 097275 097639 — 12 90 75 100 M 12 19 10
FHB II-A S M12 x 75/165 097280 097640 — 12 90 75 165 M 12 19 10
FHB II-A S M16 x 95/30 097281 097641 097708 ¹« 16 110 95 30 M 16 24 10
FHB II-A S M16 x 95/50 GS — 519555 — — 16 110 95 50 M 16 24 10
FHB II-A S M16 x 95/60 097286 097642 — 16 110 95 60 M 16 24 10
FHB II-A S M16 x 95/100 097295 097643 — 16 110 95 100 M 16 24 10
FHB II-A S M16 x 95/165 097296 097644 — 16 110 95 165 M 16 24 10
FHB II-A S M20 x 170/50 506917 506919 — 25 190 170 50 M 20 30 4
FHB II-A S M24 x 170/50 097297 097645 — 25 190 170 50 M 24 36 4
FHB II-A S M24 x 170/70 552057 — — 25 190 170 70 M 24 36 4
1) Lieferzeiten auf Anfrage.

Füllmengen

FHB II-A S
Bohrernenndurchmesser Bohrlochtiefe Füllmengen in Skalenteilen der Kartuschenskala Anker per Kartusche FIS HB 360 S*§
Typ [mm] [mm]
FHB II-A S M10 x 60 10 75 3 56
FHB II-A S M10 x 75 10 90 4 42
FHB II-A S M12 x 75 12 90 4 42
FHB II-A S M16 x 95 16 110 8 21
FHB II-A S M20 x 170 25 190 26 6
FHB II-A S M24 x 170 25 190 26 6
*) Maximale Anzahl mit einem Statikmischer.
