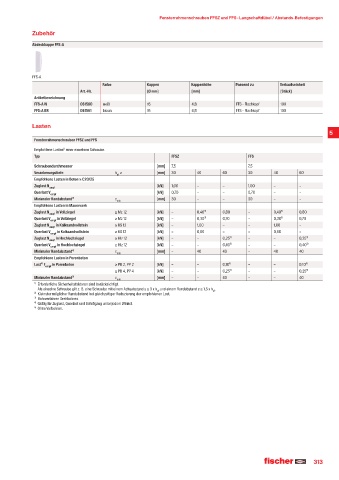

P. 313
Fensterrahmenschrauben FFSZ und FFS · Langschaftdübel / Abstands-Befestigungen
Zubehör
Abdeckkappe FFS-A
FFS-A
Farbe Kappen Kappenhöhe Passend zu Verkaufseinheit
Art.-Nr. [Ø mm] [mm] [Stück]
Artikelbezeichnung
FFS-A W 061560 weiß 15 4,8 FFS - Flachkopf 100
FFS-A BR 061561 braun 15 4,8 FFS - Flachkopf 100
Lasten
5
Fensterrahmenschrauben FFSZ und FFS
Empfohlene Lasten¹ einer einzelnen Schraube.
Typ FFSZ FFS
Schraubendurchmesser [mm] 7,5 7,5
Verankerungstiefe h ≥ [mm] 30 40 60 30 40 60
ef
Empfohlene Lasten in Beton ≥ C20/25
Zuglast N empf [kN] 1,00 – – 1,00 – –
Querlast V [kN] 0,70 – – 0,70 – –
empf
Minimaler Randabstand²¡ c min [mm] 30 – – 30 – –
Empfohlene Lasten in Mauerwerk
Zuglast N empf in Vollziegel ≥ Mz 12 [kN] – 0,40³ 0,80 – 0,40³ 0,80
Querlast V in Vollziegel ≥ Mz 12 [kN] – 0,30³ 0,70 – 0,30³ 0,70
empf
Zuglast N empf in Kalksandvollstein ≥ KS 12 [kN] – 1,00 – – 1,00 –
Querlast V in Kalksandvollstein ≥ KS 12 [kN] – 0,60 – – 0,60 –
empf
Zuglast N empf in Hochlochziegel ≥ Hlz 12 [kN] – – 0,25³ – – 0,25³
Querlast V in Hochlochziegel ≥ Hlz 12 [kN] – – 0,40³ – – 0,40³
empf
Minimaler Randabstand²¡ c min [mm] – 40 40 – 40 40
Empfohlene Lasten in Porenbeton
Last®¡ F empf in Porenbeton ≥ PB 2, PP 2 [kN] – – 0,10º – – 0,10º
≥ PB 4, PP 4 [kN] – – 0,25º – – 0,25º
Minimaler Randabstand²¡ c min [mm] – – 40 – – 40
¹ Erforderliche Sicherheitsfaktoren sind berücksichtigt.
Als einzelne Schraube gilt z. B. eine Schraube mit einem Achsabstand s ≥ 3 x h und einem Randabstand c ≥ 1,5 x h .
ef
ef
² Kleinster möglicher Randabstand bei gleichzeitiger Reduzierung der empfohlenen Last.
³ Bohrverfahren Drehbohren.
¹ Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel.
º Ohne Vorbohren.
