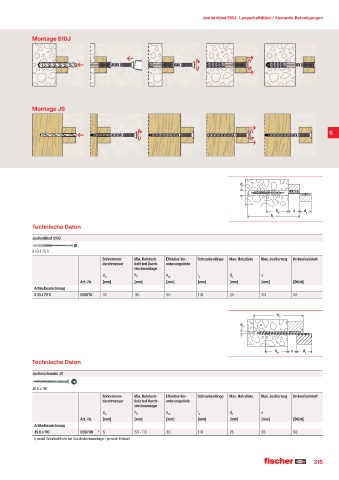

Page 315 - fischer Hauptkatalog Befestigungstechnik

Justierdübel S10J · Langschaftdübel / Abstands-Befestigungen

Montage S10J

Montage JS

5

d 0

h ef x d a
h 2

Technische Daten
Justierdübel S10J

S 10 J 75 S
Bohrernenn- Min. Bohrloch- Effektive Ver- Schraubenlänge Max. Holzdicke Max. Justierweg Verkaufseinheit
durchmesser tiefe bei Durch- ankerungstiefe
steckmontage
d h h l d x
0 2 ef s a
Art.-Nr. [mm] [mm] [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung
S 10 J 75 S 080710 10 115 50 110 25 30 50

h 2
d
0

h x d
ef a
Technische Daten
Justierschraube JS

JS 6 x 110
Bohrernenn- Min. Bohrloch- Effektive Ver- Schraubenlänge Max. Holzdicke Max. Justierweg Verkaufseinheit
durchmesser tiefe bei Durch- ankerungstiefe
steckmontage
d 0 h 2 h ef l s d a x
Art.-Nr. [mm] [mm] [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung
JS 6 x 110 080700 ¹€ 5 50 - 110 30 110 25 55 50
1) mind. Bohrlochtiefe bei Durchsteckmontage - je nach Holzart
