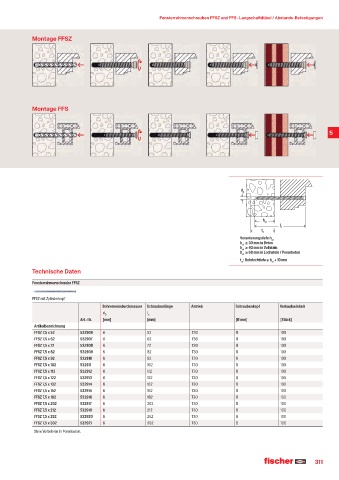

Page 311 - fischer Hauptkatalog Befestigungstechnik

Fensterrahmenschrauben FFSZ und FFS · Langschaftdübel / Abstands-Befestigungen

Montage FFSZ

Montage FFS

5

d
0

h ef
l S
t
d
Verankerungstiefe h ef
h ≥ 30 mm in Beton
ef
h ≥ 40 mm in Vollstein
ef
h ≥ 60 mm in Lochstein / Porenbeton
ef
t : Bohrlochtiefe ≥ h + 10 mm
ef
d
Technische Daten
Fensterrahmenschraube FFSZ
FFSZ mit Zylinderkopf
Bohrernenndurchmesser Schraubenlänge Antrieb Schraubenkopf Verkaufseinheit
d l
0 s
Art.-Nr. [mm] [mm] [Ø mm] [Stück]
Artikelbezeichnung
FFSZ 7,5 x 52 532906 6 52 T30 8 100
FFSZ 7,5 x 62 532907 6 62 T30 8 100
FFSZ 7,5 x 72 532908 6 72 T30 8 100
FFSZ 7,5 x 82 532909 6 82 T30 8 100
FFSZ 7,5 x 92 532910 6 92 T30 8 100
FFSZ 7,5 x 102 532911 6 102 T30 8 100
FFSZ 7,5 x 112 532912 6 112 T30 8 100
FFSZ 7,5 x 122 532913 6 122 T30 8 100
FFSZ 7,5 x 132 532914 6 132 T30 8 100
FFSZ 7,5 x 152 532915 6 152 T30 8 100
FFSZ 7,5 x 182 532916 6 182 T30 8 100
FFSZ 7,5 x 202 532917 6 202 T30 8 100
FFSZ 7,5 x 212 532919 6 212 T30 8 100
FFSZ 7,5 x 252 532920 6 252 T30 8 100
FFSZ 7,5 x 302 532921 6 302 T30 8 100
Ohne Vorbohren in Porenbeton.
