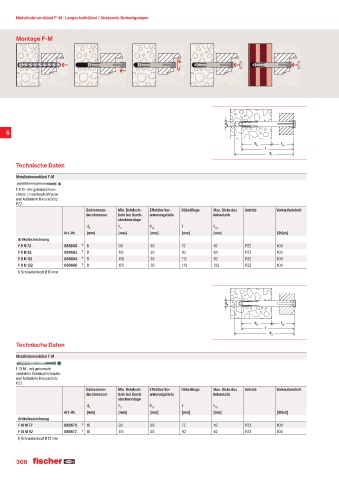

Page 308 - fischer Hauptkatalog Befestigungstechnik
P. 308
Metallrahmendübel F-M · Langschaftdübel / Abstands-Befestigungen
Montage F-M
d 0
5
h t
ef fix
l
h 2
Technische Daten
Metallrahmendübel F-M
F 8 M - mit galvanisch ver-
zinkter Linsenkopfschraube
und Aufnahme Kreuzschlitz
PZ2
Bohrernenn- Min. Bohrloch- Effektive Ver- Dübellänge Max. Dicke des Antrieb Verkaufseinheit
durchmesser tiefe bei Durch- ankerungstiefe Anbauteils
steckmontage
d h h l t
0 2 ef fix
Art.-Nr. [mm] [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung
F 8 M 72 088660 ¹ 8 90 30 72 42 PZ2 100
F 8 M 92 088662 ¹ 8 110 30 92 62 PZ2 100
F 8 M 112 088664 ¹ 8 130 30 112 82 PZ2 100
F 8 M 132 088666 ¹ 8 150 30 132 102 PZ2 100
1) Schraubenkopf Ø 10 mm
d
0
h t
ef fix
l
h 2
Technische Daten
Metallrahmendübel F-M
F 10 M - mit galvanisch
verzinkter Senkkopfschraube
und Aufnahme Kreuzschlitz
PZ3
Bohrernenn- Min. Bohrloch- Effektive Ver- Dübellänge Max. Dicke des Antrieb Verkaufseinheit
durchmesser tiefe bei Durch- ankerungstiefe Anbauteils
steckmontage
d h h l t
0 2 ef fix
Art.-Nr. [mm] [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung
F 10 M 72 088670 ¹ 10 90 30 72 42 PZ3 100
F 10 M 92 088672 ¹ 10 110 30 92 62 PZ3 100
1) Schraubenkopf Ø 13 mm
308
