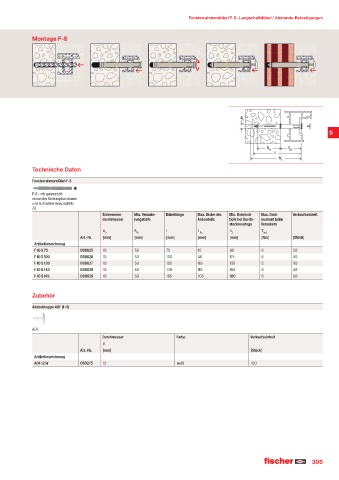

Fensterrahmendübel F-S · Langschaftdübel / Abstands-Befestigungen

Montage F-S

d 0

5

h ef t fix
l
h 2
Technische Daten

Fensterrahmendübel F-S

F-S - mit galvanisch
verzinkter Senkkopfschraube
und Aufnahme Kreuzschlitz
Z3
Bohrernenn- Min. Veranke- Dübellänge Max. Dicke des Min. Bohrloch- Max. Dreh- Verkaufseinheit
durchmesser rungstiefe Anbauteils tiefe bei Durch- moment beim
steckmontage Verankern
d h l t h T
0 ef fix 2 inst
Art.-Nr. [mm] [mm] [mm] [mm] [mm] [Nm] [Stück]
Artikelbezeichnung
F 10 S 75 088625 10 50 75 15 90 6 50
F 10 S 100 088626 10 50 100 40 115 6 50
F 10 S 120 088627 10 50 120 60 135 6 50
F 10 S 140 088628 10 50 140 80 155 6 50
F 10 S 165 088629 10 50 165 105 180 6 50

Zubehör
Abdeckkappe ADF (F-S)

ADF
Durchmesser Farbe Verkaufseinheit
d
Art.-Nr. [mm] [Stück]
Artikelbezeichnung
ADF 12 W 060275 12 weiß 100

305
