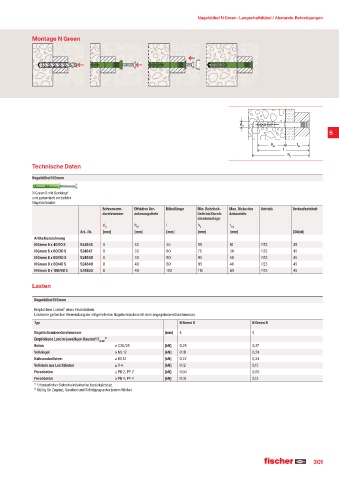

P. 301
Nageldübel N Green · Langschaftdübel / Abstands-Befestigungen
Montage N Green
d
0
5
h ef t fix
l
h 2
Technische Daten
Nageldübel N Green
N Green S mit Senkkopf
und galvanisch verzinkter
Nagelschraube
Bohrernenn- Effektive Ver- Dübellänge Min. Bohrloch- Max. Dicke des Antrieb Verkaufseinheit
durchmesser ankerungstiefe tiefe bei Durch- Anbauteils
steckmontage
d h l h t
0 ef 2 fix
Art.-Nr. [mm] [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung
N Green 6 x 40/10 S 524845 6 30 40 55 10 PZ2 45
N Green 6 x 60/30 S 524847 6 30 60 75 30 PZ2 45
N Green 6 x 80/50 S 524848 6 30 80 95 50 PZ2 45
N Green 8 x 80/40 S 524849 8 40 80 95 40 PZ3 45
N Green 8 x 100/60 S 524850 8 40 100 115 60 PZ3 45
Lasten
Nageldübel N Green
Empfohlene Lasten¹ eines Einzeldübels.
Lastwerte gelten bei Verwendung der mitgelieferten Nagelschrauben mit dem angegebenen Durchmesser.
Typ N Green 6 N Green 8
Nagelschraubendurchmesser [mm] 4 5
Empfohlene Last im jeweiligen Baustoff F ²¡
empf
Beton ≥ C20/25 [kN] 0,25 0,27
Vollziegel ≥ Mz 12 [kN] 0,18 0,24
Kalksandvollstein ≥ KS 12 [kN] 0,22 0,24
Vollstein aus Leichtbeton ≥ V 4 [kN] 0,12 0,15
Porenbeton ≥ PB 2, PP 2 [kN] 0,04 0,05
Porenbeton ≥ PB 4, PP 4 [kN] 0,10 0,13
¹ Erforderlicher Sicherheitsfaktor ist berücksichtigt.
² Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel.
301
