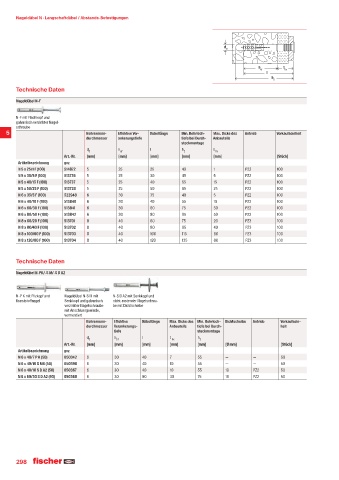

Page 298 - fischer Hauptkatalog Befestigungstechnik

Nageldübel N · Langschaftdübel / Abstands-Befestigungen

d
0

h t
ef fix
l
h 2
Technische Daten
Nageldübel N-F

N-F mit Flachkopf und
galvanisch verzinkter Nagel-
schraube
5 Bohrernenn- Effektive Ver- Dübellänge Min. Bohrloch- Max. Dicke des Antrieb Verkaufseinheit
durchmesser ankerungstiefe tiefe bei Durch- Anbauteils
steckmontage
d 0 h ef l h 2 t fix
Art.-Nr. [mm] [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung gvz
N 5 x 25/1 F (100) 514872 5 25 25 40 1 PZ2 100
N 5 x 30/5 F (100) 513736 5 25 30 45 5 PZ2 100
N 5 x 40/15 F (100) 513737 5 25 40 55 15 PZ2 100
N 5 x 50/25 F (100) 513738 5 25 50 65 25 PZ2 100
N 6 x 35/5 F (100) 522948 6 30 35 40 5 PZ2 100
N 6 x 40/10 F (100) 513840 6 30 40 55 10 PZ2 100
N 6 x 60/30 F (100) 513841 6 30 60 75 30 PZ2 100
N 6 x 80/50 F (100) 513842 6 30 80 95 50 PZ2 100
N 8 x 60/20 F (100) 513701 8 40 60 75 20 PZ3 100
N 8 x 80/40 F (100) 513702 8 40 80 95 40 PZ3 100
N 8 x 100/60 F (100) 513703 8 40 100 115 60 PZ3 100
N 8 x 120/80 F (100) 513704 8 40 120 135 80 PZ3 100

Technische Daten
Nageldübel N-PK/-S M/-S D A2

N-P K mit Pilzkopf und Nageldübel N-S M mit N-S D A2 mit Senkkopf und
Kunststoffnagel Senkkopf und galvanisch nicht-rostender Nagelschrau-
verzinkter Nagelschraube be mit Dichtscheibe
mit Anschlussgewinde,
vormontiert
Bohrernenn- Effektive Dübellänge Max. Dicke des Min. Bohrloch- Dichtscheibe Antrieb Verkaufsein-
durchmesser Verankerungs- Anbauteils tiefe bei Durch- heit
tiefe steckmontage
d 0 h ef l t fix h 2
Art.-Nr. [mm] [mm] [mm] [mm] [mm] [Ø mm] [Stück]
Artikelbezeichnung gvz
N 6 x 40/7 P K (50) 050342 6 30 40 7 55 — — 50
N 6 x 40/10 S M6 (50) 050398 6 30 40 10 55 — — 50
N 6 x 40/10 S D A2 (50) 050367 6 30 40 10 55 19 PZ2 50
N 6 x 60/30 S D A2 (50) 050368 6 30 60 30 75 19 PZ2 50
