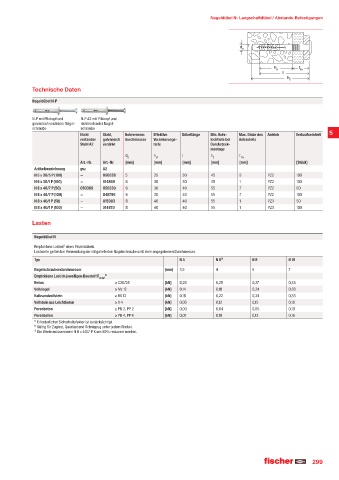

P. 299
Nageldübel N · Langschaftdübel / Abstands-Befestigungen
d
0
h t
ef fix
l
h 2
Technische Daten
Nageldübel N-P
N-P mit Pilzkopf und N-P A2 mit Pilzkopf und
galvanisch verzinkter Nagel- nichtrostender Nagel-
schraube schraube
Nicht Stahl, Bohrernenn- Effektive Dübellänge Min. Bohr- Max. Dicke des Antrieb Verkaufseinheit 5
rostender galvanisch durchmesser Verankerungs- lochtiefe bei Anbauteils
Stahl A2 verzinkt tiefe Durchsteck-
montage
d 0 h ef l h 2 t fix
Art.-Nr. Art.-Nr. [mm] [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung gvz A2
N 5 x 30/5 P (100) — 050338 5 25 30 45 5 PZ2 100
N 6 x 30/1 P (100) — 514869 6 30 30 45 1 PZ2 100
N 6 x 40/7 P (50) 050369 050339 6 30 40 55 7 PZ2 50
N 6 x 40/7 P (100) — 048795 6 30 40 55 7 PZ2 100
N 8 x 40/1 P (50) — 015903 8 40 40 55 1 PZ3 50
N 8 x 40/1 P (100) — 514870 8 40 40 55 1 PZ3 100
Lasten
Nageldübel N
Empfohlene Lasten¹ eines Einzeldübels.
Lastwerte gelten bei Verwendung der mitgelieferten Nagelschrauben mit dem angegebenen Durchmesser.
Typ N 5 N 6³¡ N 8 N 10
Nagelschraubendurchmesser [mm] 3,5 4 5 7
Empfohlene Last im jeweiligen Baustoff F empf ²¡
Beton ≥ C20/25 [kN] 0,20 0,25 0,27 0,33
Vollziegel ≥ Mz 12 [kN] 0,14 0,18 0,24 0,30
Kalksandvollstein ≥ KS 12 [kN] 0,18 0,22 0,24 0,33
Vollstein aus Leichtbeton ≥ V 4 [kN] 0,05 0,12 0,15 0,16
Porenbeton ≥ PB 2, PP 2 [kN] 0,03 0,04 0,05 0,10
Porenbeton ≥ PB 4, PP 4 [kN] 0,07 0,10 0,13 0,16
¹ Erforderlicher Sicherheitsfaktor ist berücksichtigt.
² Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel.
³ Die Werte müssen beim N 6 x 40/7 P K um 50% reduziert werden.
299
