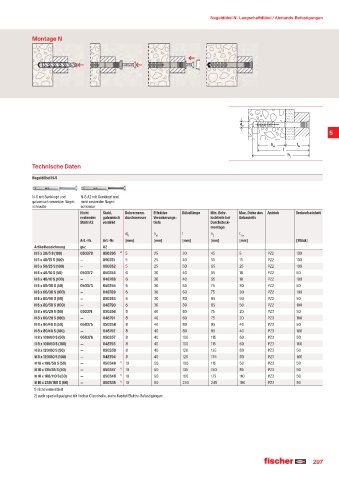

Page 297 - fischer Hauptkatalog Befestigungstechnik

Nageldübel N · Langschaftdübel / Abstands-Befestigungen

Montage N

d
0
5

h ef t fix
l
h 2

Technische Daten
Nageldübel N-S

N-S mit Senkkopf und N-S A2 mit Senkkopf und
galvanisch verzinkter Nagel- nicht rostender Nagel-
schraube schraube
Nicht Stahl, Bohrernenn- Effektive Dübellänge Min. Bohr- Max. Dicke des Antrieb Verkaufseinheit
rostender galvanisch durchmesser Verankerungs- lochtiefe bei Anbauteils
Stahl A2 verzinkt tiefe Durchsteck-
montage
d 0 h ef l h 2 t fix
Art.-Nr. Art.-Nr. [mm] [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung gvz A2
N 5 x 30/5 S (100) 050370 050395 ²€ 5 25 30 45 5 PZ2 100
N 5 x 40/15 S (100) — 050351 5 25 40 55 15 PZ2 100
N 5 x 50/25 S (100) — 050352 5 25 50 65 25 PZ2 100
N 6 x 40/10 S (50) 050372 050354 6 30 40 55 10 PZ2 50
N 6 x 40/10 S (100) — 048788 6 30 40 55 10 PZ2 100
N 6 x 60/30 S (50) 050373 050355 6 30 60 75 30 PZ2 50
N 6 x 60/30 S (100) — 048789 6 30 60 75 30 PZ2 100
N 6 x 80/50 S (50) — 050353 6 30 80 95 50 PZ2 50
N 6 x 80/50 S (100) — 048790 6 30 80 95 50 PZ2 100
N 8 x 60/20 S (50) 050374 050356 8 40 60 75 20 PZ3 50
N 8 x 60/20 S (100) — 048791 8 40 60 75 20 PZ3 100
N 8 x 80/40 S (50) 050375 050358 8 40 80 95 40 PZ3 50
N 8 x 80/40 S (100) — 048792 8 40 80 95 40 PZ3 100
N 8 x 100/60 S (50) 050376 050357 8 40 100 115 60 PZ3 50
N 8 x 100/60 S (100) — 048793 8 40 100 115 60 PZ3 100
N 8 x 120/80 S (50) — 050359 8 40 120 135 80 PZ3 50
N 8 x 120/80 S (100) — 048794 8 40 120 135 80 PZ3 100
N 10 x 100/50 S (50) — 050346 ¹€ 10 50 100 115 50 PZ3 50
N 10 x 135/85 S (50) — 050347 ¹€ 10 50 135 150 85 PZ3 50
N 10 x 160/110 S (50) — 050348 ¹€ 10 50 160 175 110 PZ3 50
N 10 x 230/180 S (50) — 050335 ¹€ 10 50 230 245 180 PZ3 50
1) nicht vormontiert
2) auch speziell geeignet für fischer Clipschelle, siehe Kapitel Elektro-Befestigungen
