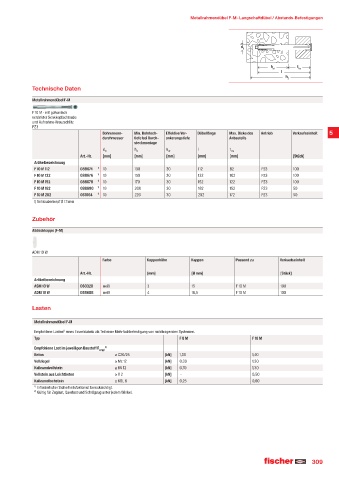

P. 309
Metallrahmendübel F-M · Langschaftdübel / Abstands-Befestigungen
d 0
h ef t fix
l
h
2
Technische Daten
Metallrahmendübel F-M
F 10 M - mit galvanisch
verzinkter Senkkopfschraube
und Aufnahme Kreuzschlitz
PZ3
Bohrernenn- Min. Bohrloch- Effektive Ver- Dübellänge Max. Dicke des Antrieb Verkaufseinheit 5
durchmesser tiefe bei Durch- ankerungstiefe Anbauteils
steckmontage
d 0 h 2 h ef l t fix
Art.-Nr. [mm] [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung
F 10 M 112 088674 ¹ 10 130 30 112 82 PZ3 100
F 10 M 132 088676 ¹ 10 150 30 132 102 PZ3 100
F 10 M 152 088678 ¹ 10 170 30 152 122 PZ3 100
F 10 M 182 088680 ¹ 10 200 30 182 152 PZ3 50
F 10 M 202 061064 ¹ 10 220 30 202 172 PZ3 50
1) Schraubenkopf Ø 13 mm
Zubehör
Abdeckkappe (F-M)
ADM 10 W
Farbe Kappenhöhe Kappen Passend zu Verkaufseinheit
Art.-Nr. [mm] [Ø mm] [Stück]
Artikelbezeichnung
ASM 10 W 060320 weiß 3 15 F 10 M 100
ADM 10 W 088688 weiß 4 16,5 F 10 M 100
Lasten
Metallrahmendübel F-M
Empfohlene Lasten¹ eines Einzeldübels als Teil einer Mehrfachbefestigung von nichttragenden Systemen.
Typ F 8 M F 10 M
Empfohlene Last im jeweiligen Baustoff F ²¡
empf
Beton ≥ C20/25 [kN] 1,00 1,40
Vollziegel ≥ Mz 12 [kN] 0,30 1,30
Kalksandvollstein ≥ KS 12 [kN] 0,70 1,30
Vollstein aus Leichtbeton ≥ V 2 [kN] - 0,50
Kalksandlochstein ≥ KSL 6 [kN] 0,25 0,60
¹ Erforderlicher Sicherheitsfaktor ist berücksichtigt.
² Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel.
309
