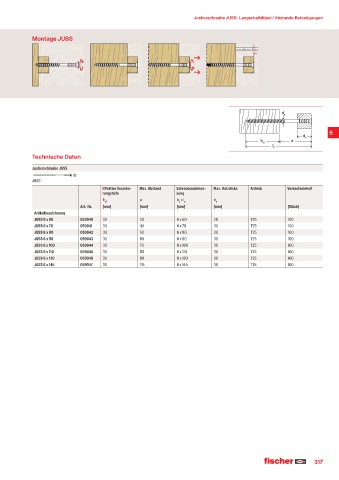

Page 317 - fischer Hauptkatalog Befestigungstechnik

Justierschraube JUSS · Langschaftdübel / Abstands-Befestigungen

Montage JUSS

d S

d a 5
h a
ef
l
S
Technische Daten
Justierschraube JUSS

JUSS
Effektive Veranke- Max. Abstand Schraubenabmes- Max. Holzdicke Antrieb Verkaufseinheit
rungstiefe sung
h a d x l d
ef s s a
Art.-Nr. [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung
JUSS 6 x 60 059040 30 30 6 x 60 20 T25 100
JUSS 6 x 70 059041 30 40 6 x 70 30 T25 100
JUSS 6 x 80 059042 30 50 6 x 80 30 T25 100
JUSS 6 x 90 059043 30 60 6 x 90 30 T25 100
JUSS 6 x 100 059044 30 70 6 x 100 30 T25 100
JUSS 6 x 110 059045 30 80 6 x 110 30 T25 100
JUSS 6 x 120 059046 30 90 6 x 120 30 T25 100
JUSS 6 x 145 059047 30 115 6 x 145 30 T25 100

317
