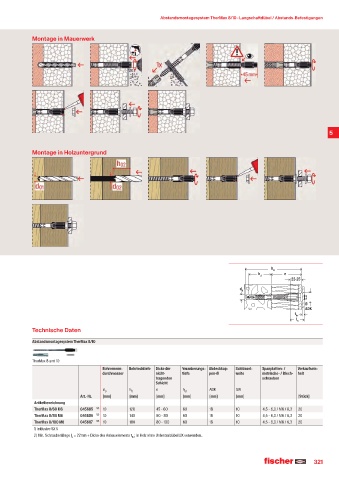

Abstandsmontagesystem TherMax 8/10 · Langschaftdübel / Abstands-Befestigungen
Montage in Mauerwerk
5
Montage in Holzuntergrund
h 0
h ef e
22-25
d
0
Ø
ADK
t fix
l
S
Technische Daten
Abstandsmontagesystem TherMax 8/10
TherMax 8 und 10
Bohrernenn- Bohrlochtiefe Dicke der Verankerungs- Abdeckkap- Schlüssel- Spanplatten- / Verkaufsein-
durchmesser nicht- tiefe pen-Ø weite metrische- / Blech- heit
tragenden schrauben
Schicht
d 0 h 0 e h ef ADK SW
Art.-Nr. [mm] [mm] [mm] [mm] [mm] [mm] ¢ [Stück]
Artikelbezeichnung
TherMax 8/60 M6 045685 ¹² 10 120 45 - 60 60 18 10 4,5 - 6,0 / M6 / 6,3 20
TherMax 8/80 M6 045686 ¹² 10 140 60 - 80 60 18 10 4,5 - 6,0 / M6 / 6,3 20
TherMax 8/100 M6 045687 ¹² 10 160 80 - 100 60 18 10 4,5 - 6,0 / M6 / 6,3 20
1) inklusive SX 5
2) Min. Schraubenlänge l = 22mm + Dicke des Anbauelements t ; in Holz ohne Universaldübel UX verwenden..
