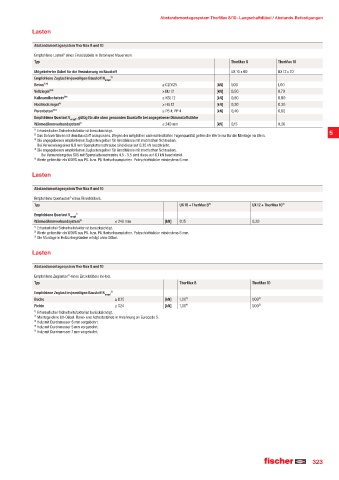

Page 323 - fischer Hauptkatalog Befestigungstechnik
P. 323
Abstandsmontagesystem TherMax 8/10 · Langschaftdübel / Abstands-Befestigungen
Lasten
Abstandsmontagesystem TherMax 8 und 10
Empfohlene Lasten¹ eines Einzeldübels in Beton und Mauerwerk.
Typ TherMax 8 TherMax 10
Mitgelieferter Dübel für die Verankerung im Baustoff UX 10 x 60 UX 12 x 70
Empfohlene Zuglast im jeweiligen Baustoff N empf ²¡
Beton³¡ ®¡ ≥ C20/25 [kN] 1,00 1,00
Vollziegel³¡®¡ ≥ Mz 12 [kN] 0,50 0,70
Kalksandlochstein³¡®¡ ≥ KSL 12 [kN] 0,60 0,80
Hochlochziegel®¡ ≥ Hlz 12 [kN] 0,20 0,30
Porenbeton³¡®¡ ≥ PB 4; PP 4 [kN] 0,40 0,60
Empfohlene Querlast V empf , gültig für alle oben genannten Baustoffe bei angegebener Dämmstoffstärke
Wärmedämmverbundsystem¯¡ ≤ 240 mm [kN] 0,15 0,20
¹ Erforderlicher Sicherheitsfaktor ist berücksichtigt.
² Das Bohrverfahren ist dem Baustoff anzupassen. Wegen der möglichen unterschiedlichen Fugenqualität gelten die Werte nur für die Montage im Stein. 5
³ Die angegebenen empfohlenen Zuglasten gelten für Anschlüsse mit metrischen Schrauben.
Bei Verwendung einer 6,0 mm Spanplattenschraube sind diese auf 0,35 kN beschränkt.
¹ Die angegebenen empfohlenen Zuglasten gelten für Anschlüsse mit metrischen Schrauben.
Bei Verwendung des SX5 mit Spanplattenschraube 4,5 - 5,5 sind diese auf 0,1 kN beschränkt.
º Werte gelten für ein WDVS aus PS- bzw. PU Hartschaumplatten. Putzschichtdicke mindestens 6 mm.
Lasten
Abstandsmontagesystem TherMax 8 und 10
Empfohlene Querlasten¹ eines Einzeldübels.
Typ UX 10 + TherMax 8³¡ UX 12 + TherMax 10³¡
Empfohlene Querlast V empf ¹¡
Wärmedämmverbundsystem²¡ ≤ 240 mm [kN] 0,15 0,20
¹ Erforderlicher Sicherheitsfaktor ist berücksichtigt.
² Werte gelten für ein WDVS aus PS- bzw. PU Hartschaumplatten. Putzschichtdicke mindestens 6 mm.
³ Die Montage in Holzuntergründen erfolgt ohne Dübel.
Lasten
Abstandsmontagesystem TherMax 8 und 10
Empfohlene Zuglasten¹ eines Einzeldübels in Holz.
Typ TherMax 8 TherMax 10
Empfohlene Zuglast im jeweiligen Baustoff N ²¡
empf
Buche ≥ D35 [kN] 1,00³ 1,00º
Fichte ≥ C24 [kN] 1,00¹ 1,00º
¹ Erforderlicher Sicherheitsfaktor ist berücksichtigt.
² Montage ohne UX-Dübel. Rand- und Achsabstände in Anlehnung an Eurocode 5.
³ Holz mit Durchmesser 6 mm vorgebohrt.
¹ Holz mit Durchmesser 5 mm vorgebohrt.
º Holz mit Durchmesser 7 mm vorgebohrt.
