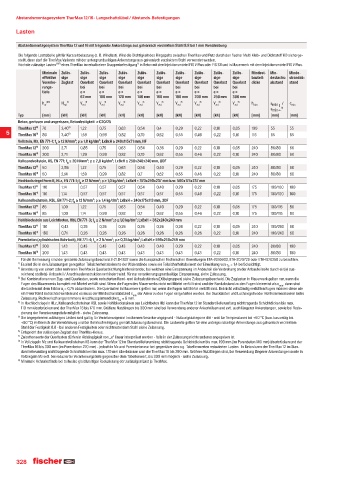

Abstandsmontagesystem TherMax 12/16 · Langschaftdübel / Abstands-Befestigungen

Lasten

Abstandsmontagesystem TherMax 12 und 16 mit tragender Ankerstange aus galvanisch verzinktem Stahl 8.8 bei 1 mm Verschiebung
Die folgende Lasttabelle gilt für Kurzzeitbelastung (z. B. Windlast). Wird die Dichtigkeit des Ringspalts zwischen TherMax und Putz durch den fischer Multi Kleb- und Dichtstoff KD sicherge-
stellt, dann darf die TherMax-Variante mit der untergrundseitigen Ankerstange aus galvanisch verzinktem Stahl verwendet werden.
Höchste zulässige Lasten¹€º€´€ eines TherMax innerhalb einer Gruppenbefestigung²€ in Beton mit den Injektionsmörtel FIS V Plus oder FIS SB und in Mauerwerk mit dem Injektionsmörtel FIS V Plus.
Minimale Zuläs- Zuläs- Zuläs- Zuläs- Zuläs- Zuläs- Zuläs- Zuläs- Zuläs- Zuläs- Mindest- Min- Minde-
effektive sige sige sige sige sige sige sige sige sige sige bauteil- destachs- strandab-
Veranke- Zuglast Querlast Querlast Querlast Querlast Querlast Querlast Querlast Querlast Querlast dicke abstand stand
rungs- bei bei bei bei bei bei bei bei bei
tiefe e = e = e = e = e = e = e = e = e =
62¢mm 100¢mm 120¢mm 140¢mm 160¢mm 180¢mm 200¢mm 250¢mm 300¢mm
h ¹€µ€ N ³€ V ³€ V ³€ V ³€ V ³€ V ³€ V ³€ V ³€ V ³€ V ³€ h min s min║ / c min
ef
zul
zul
zul
zul
zul
zul
zul
zul
zul
zul
s min┴ Á€
Typ [mm] [kN] [kN] [kN] [kN] [kN] [kN] [kN] [kN] [kN] [kN] [mm] [mm] [mm]
Beton, gerissen und ungerissen, Betonfestigkeit ≥ C20/25
TherMax 12·¡ 70 3,40³€ 1,22 0,75 0,63 0,54 0,4 0,29 0,22 0,10 0,05 100 55 55
5 TherMax 16·¡ 80 3,40³€ 1,59 0,99 0,82 0,70 0,62 0,55 0,46 0,22 0,10 116 65 65
Vollstein, Mz, EN 771-1; f ≥ 12 N/mm²; ρ ≥ 1,8 kg/dm³; LxBxH ≥ 240x115x71 mm, NF
b
TherMax 12·¡ 200 2,71 0,85 0,75 0,63 0,54 0,36 0,29 0,22 0,10 0,05 240 80/80 60
TherMax 16·¡ 200 2,71 1,29 0,99 0,82 0,70 0,62 0,55 0,46 0,22 0,10 240 80/80 60
Kalksandvollstein, KS, EN 771; f ≥ 20 N/mm²; ρ ≥ 2,0 kg/dm³; LxBxH ≥ 250x240x240 mm, 8DF
b
TherMax 12·¡ 50 2,86 1,22 0,75 0,63 0,54 0,40 0,29 0,22 0,10 0,05 240 80/80 60
TherMax 16·¡ 50 2,14 1,59 0,99 0,82 0,7 0,62 0,55 0,46 0,22 0,10 240 80/80 60
Hochlochziegel Form B, HLz, EN 771-1; f ≥ 12 N/mm²; ρ ≥ 1,0 kg/dm³; LxBxH = 370x240x237 mm bzw. 500x175x237 mm
b
TherMax 12®¡ 110 1,14 0,57 0,57 0,57 0,54 0,40 0,29 0,22 0,10 0,05 175 100/100 100
TherMax 16®¡ 110 1,14 0,57 0,57 0,57 0,57 0,57 0,55 0,46 0,22 0,10 175 100/100 100
Kalksandlochstein, KSL, EN 771-2; f ≥ 12 N/mm²; ρ ≥ 1,4 kg/dm³; LxBxH = 240x175x113 mm, 3DF
b
TherMax 12®¡ 85 1,00 1,22 0,75 0,63 0,54 0,40 0,29 0,22 0,10 0,05 175 100/115 80
TherMax 16®¡ 85 1,00 1,14 0,99 0,82 0,7 0,62 0,55 0,46 0,22 0,10 175 100/115 80
Hohlblockstein aus Leichtbeton, Hbl, EN 771-3; f ≥ 2 N/mm²; ρ ≥ 1,0 kg/dm³; LxBxH = 362x240x240 mm
b
TherMax 12®¡ 110 0,43 0,26 0,26 0,26 0,26 0,26 0,26 0,22 0,10 0,05 240 100/240 60
TherMax 16®¡ 180 0,71 0,26 0,26 0,26 0,26 0,26 0,26 0,26 0,22 0,10 240 100/240 60
Porenbeton (zylindrisches Bohrloch), EN 771-4; f ≥ 2 N/mm²; ρ ≥ 0,35 kg/dm³; LxBxH ≥ 599x240x249 mm
b
TherMax 12·¡ 200 1,43 0,43 0,43 0,43 0,43 0,40 0,29 0,22 0,10 0,05 240 80/80 100
TherMax 16·¡ 200 1,43 0,43 0,43 0,43 0,43 0,43 0,43 0,43 0,22 0,10 240 80/80 100
Für die Bemessung sind der gesamte Zulassungsbescheid Z-21.8-1837 sowie die Europäischen Technischen Bewertungen ETA-20/0603, ETA-20/0729 oder ETA-12/0258 zu beachten.
¹€ Es sind die in den Zulassungen geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert der Einwirkung von γ = 1,4 berücksichtigt.
F
²€ Anordnung von einem oder mehreren TherMax in Querlastrichtung hintereinander, bei welchen eine Einspannung im Anbauteil die Verdrehung an der Anbauteilseite durch ein(e) aus -
reichend steife(s) Anbauteil / Anschlusskonstruktion verhindert wird. Für nur verankerungsgrundseitige Einspannung, siehe Zulassung.
³€ Bei Kombinationen von Zug- und Querlasten, sowie reduzierten Rand- und Achsabständen (Dübelgruppen) siehe Zulassungsbescheid. Die Zuglasten in Mauerwerk gelten nur, wenn die
Fugen des Mauerwerks komplett mit Mörtel verfüllt sind. Wenn die Fugen des Mauerwerks nicht mit Mörtel verfüllt sind und der Randabstand zu den Fugen kleiner ist als c min , dann sind
die Lasten mit dem Faktor a = 0,75 abzumindern. Die Querlasten in Mauerwerk gelten nur, wenn die Fugen mit Mörtel verfüllt sind. Bei nicht vollständig verfüllten Fugen müssen diese wie
j
ein freier Rand betrachtet werden und es muss der Mindestrandabstand c min der Anker zu den Fugen eingehalten werden. Bei Drucklasten und Lochziegeln oder Hohlkammersteinen siehe
Zulassung. Rechnerisch angenommene Anschlussplattendicke t = 6 mm.
fix
¹€ In Hochlochziegeln HLz, Kalksandlochsteinen KSL sowie Hohlblocksteinen aus Leichtbeton Hbl kann der TherMax 12 im Standardlieferumfang nichttragende Schichtdicken bis max.
110Âmm überbrücken und der TherMax 16 bis 170 mm. Größere Nutzlängen bis 300 mm sind bei Verwendung anderer Ankerhülsen und evtl. auch längerer Ankerstangen, sowie bei Redu-
zierung der Verankerungstiefe möglich - siehe Zulassung.
º€ Die angegebenen zulässigen Lasten sind gültig für Verankerungen in trockenem Verankerungsgrund - Nutzungskategorie d/d - und für Temperaturen bis +50 °C (bzw. kurzzeitig bis
+80°C) im Bereich der Vermörtelung und bei Bohrlochreinigung gemäß Zulassungsbescheid. Die Lastwerte gelten für eine untergrundseitige Ankerstange aus galvanisch verzinktem
Stahl der Festigkeit 8.8 - bei anderen Festigkeiten oder nichtrostendem Stahl siehe Zulassung.
³€ Entspricht der zulässigen Zuglast des TherMax-Konus.
´€ Zwischenwerte der Querlasten dürfen in Abhängigkeit von „e“ linear interpoliert werden - falls in der Zulassung nichts anderes angegeben ist.
µ€ In Vollziegeln Mz und Kalksandvollsteinen KS kann der TherMax 12 im Standardlieferumfang nichttragende Schichtdicken bis max. 190 mm (im Porenbeton 140 mm) überbrücken und der
TherMax 16 bis 300 mm (im Porenbeton 270 mm) - jedoch in Mz und Porenbeton nur bei gegenüber den o.g. Tabellenwerten reduzierten Lasten. In Beton kann der TherMax 12 im Stan-
dardlieferumfang nichttragende Schichtdicken bis max. 170 mm überbrücken und der TherMax 16 bis 290 mm. Größere Nutzlängen sind, bei Verwendung längerer Ankerstangen sowie in
Vollziegeln Mz evtl. bei reduzierter Verankerungstiefe gegenüber dem Tabellenwert, bis 300 mm möglich - siehe Zulassung.
Á€ Minimale Achsabstände bei teilweise gleichzeitiger Reduzierung der zulässigen Last je TherMax.
