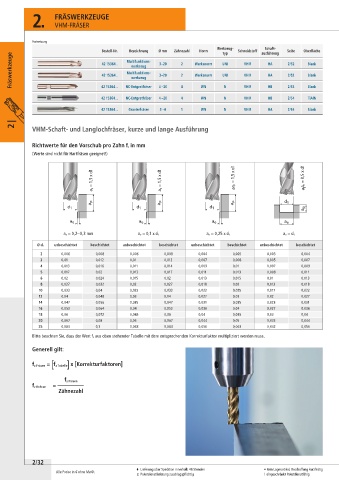

Page 172 - WS Werkzeuge 2026

2. FRÄSWERKZEUGE

VHM-FRÄSER

Fortsetzung
Werkzeug- Schaft-
Bestell-Nr. Bezeichnung Ø mm Zähnezahl Norm typ Schneidstoff ausführung Seite Ober fläche
Fräswerkzeuge 42 15364.. Multifunktions- 3–20 2 2 Werksnorm UNI VHM HA 2/52 Blank
werkzeug
Multifunktions-
UNI
VHM
42 15364..
3–20
Werksnorm
HA
2/52
Blank
werkzeug
42 15364...
TiAlN
42 15364... NC-Entgratfräser 4 –20 4 4 WN N N VHM HB 2/53 Blank
NC-Entgratfräser
4 –20
VHM
HB
2/54
WN
42 15364... Gravierfräser 3 –6 1 WN N VHM HA 2/54 Blank
2 |
VHM-Schaft- und Langlochfräser, kurze und lange Ausführung

Richtwerte für den Vorschub pro Zahn f z in mm
(Werte sind nicht für Hartfräsen geeignet!)
a p = 1,5 x d1 a p = 1,5 x d 1 a p = 1,5 x d1 a p = 1,5 x d 1 a p = 1,5 x d1 a p = 1,5 x d 1 a p = 0,5 x d1 a p = 0,5 x d 1

a p a p a p d 1
d 1 d 1 d 1
a p
a e a e a e a e
a e = 0,1 x d
a e = 0,1 x d
a e = 0,1 x d
a e = d
a e = 0,2–0,3 mm a e = 0,1 x d a e = 0,25 x d 1 1 a e = d 1 1
1
1 1
Ø d 1 unbeschichtet beschichtet unbeschichtet beschichtet unbeschichtet beschichtet unbeschichtet beschichtet
2 0,006 0,008 0,006 0,008 0,004 0,005 0,003 0,004
3 0,01 0,012 0,01 0,012 0,007 0,008 0,005 0,007
4 0,013 0,016 0,011 0,014 0,009 0,01 0,007 0,009
5 0,017 0,02 0,013 0,017 0,011 0,013 0,008 0,011
6 0,02 0,024 0,015 0,02 0,013 0,015 0,01 0,013
8 0,027 0,032 0,02 0,027 0,018 0,02 0,013 0,018
10 0,033 0,04 0,025 0,033 0,022 0,025 0,017 0,022
12 0,04 0,048 0,03 0,04 0,027 0,03 0,02 0,027
14 0,047 0,056 0,035 0,047 0,031 0,035 0,023 0,031
16 0,053 0,064 0,04 0,053 0,036 0,04 0,027 0,036
18 0,06 0,072 0,045 0,06 0,04 0,045 0,03 0,04
20 0,067 0,08 0,05 0,067 0,044 0,05 0,033 0,044
25 0,083 0,1 0,083 0,083 0,056 0,063 0,042 0,056
Bitte beachten Sie, dass der Wert f z aus oben stehender Tabelle mit dem entsprechenden Korrekturfaktor multipliziert werden muss.

Generell gilt:
]
[
f z Fräsen = f z Tabelle x [Korrekturfaktoren]
f z Fräsen
f z Bohren = ––––––––––
Zähnezahl

2/32
