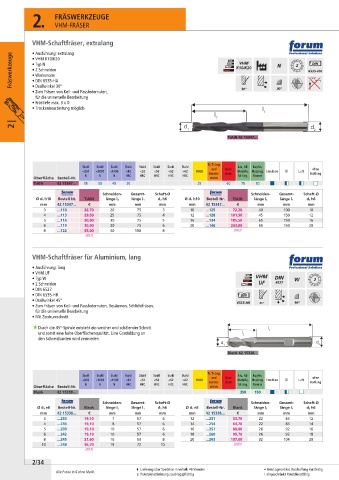

2. FRÄSWERKZEUGE

VHM-FRÄSER

VHM-Schaftfräser, extralang

• Ausführung: extralang
Fräswerkzeuge • VHM K10/K20
• Typ N
• 2 Schneiden
• Werksnorm
• DIN 6535-HA
• Drallwinkel 30°
• Zum Fräsen von Keil- und Passfedernuten,
für die universelle Bearbeitung
• Frästiefe max. 3 x D
• Trockenbearbeitung möglich l
l 1
2
2 | d d
1 2
TiAlN 42 15347...

Ti, Ti-Leg.
Stahl Stahl Stahl Stahl Stahl Stahl Stahl Stahl und Guss- Alu, NE- Kupfer, ohne
<850 <1000 <1400 <42 <52 <56 <62 >62 INOX Sonder- eisen Metalle, Messing, Emulsion Öl Luft Kühlung
N N N HRC HRC HRC HRC HRC NE-Leg. Bronze
Oberfläche Bestell-Nr. stähle
TiAlN 42 15347... 55 50 40 30 25 60 75 50
Schneiden- Gesamt- Schaft-Ø Schneiden- Gesamt- Schaft-Ø
Ø d 1 h10 Bestell-Nr. TiAlN länge l 2 länge l 1 d 2 h6 Ø d 1 h10 Bestell-Nr. TiAlN länge l 2 länge l 1 d 2 h6
mm 42 15347... € mm mm mm mm 42 15347... € mm mm mm
3 ...110 26,70 20 75 3 10 ...125 72,20 40 100 10
4 ...113 29,50 25 75 4 12 ...128 101,50 45 150 12
5 ...116 30,90 30 75 5 16 ...134 185,50 65 150 16
6 ...119 30,90 30 75 6 20 ...140 243,00 65 150 20
8 ...122 55,00 40 100 8 (883)
(883)

VHM-Schaftfräser für Aluminium, lang
• Ausführung: lang
• VHM UF
• Typ W
• 2 Schneiden
• DIN 6527
• DIN 6535-HB
• Drallwinkel 45°
• Zum Fräsen von Keil- und Passfedernuten, Besäumen, Schlichtfräsen,
für die universelle Bearbeitung
• Mit Zentrumschnitt
 Durch die 45°-Spirale entsteht ein weicher und schälender Schnitt l 1
und somit eine hohe Oberflächenqualität. Eine Gratbildung an l 2
den Schneidkanten wird vermieden.
d d
1 2
Blank 42 15338...

Ti, Ti-Leg.
Stahl Stahl Stahl Stahl Stahl Stahl Stahl Stahl Alu, NE- Kupfer,
ohne
und
<850 <1000 <1400 <42 <52 <56 <62 >62 INOX Sonder- Guss- Metalle, Messing, Emulsion Öl Luft Kühlung
eisen
N N N HRC HRC HRC HRC HRC NE-Leg. Bronze
Oberfläche Bestell-Nr. stähle
Blank 42 15338... 350 150
Schneiden- Gesamt- Schaft-Ø Schneiden- Gesamt- Schaft-Ø
Ø d 1 e8 Bestell-Nr. Blank länge l 2 länge l 1 d 2 h6 Ø d 1 e8 Bestell-Nr. Blank länge l 2 länge l 1 d 2 h6
mm 42 15338... € mm mm mm mm 42 15338... € mm mm mm
3 ...233 19,10 7 57 6 12 ...251 53,70 22 83 12
4 ...236 19,10 8 57 6 14 ...254 64,70 22 83 14
5 ...239 19,10 10 57 6 16 ...257 88,80 26 92 16
6 ...242 19,10 10 57 6 18 ...260 99,70 26 92 18
8 ...245 21,60 16 63 8 20 ...263 137,00 32 104 20
10 ...248 36,70 19 72 10 (883)
(883)
2/34
 Lieferung über Spedition innerhalb 48 Stunden • Kein Lagerartikel, Beschaffung kurzfristig
Alle Preise in € ohne MwSt.
z Paketdienstlieferung zuschlagspflichtig ! eingeschränkt Paketdienstfähig
