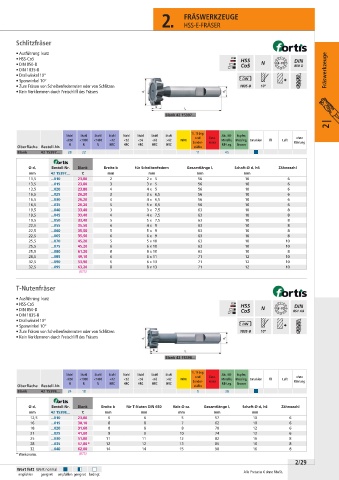

Page 169 - WS Werkzeuge 2026

2. FRÄSWERKZEUGE

HSS-E-FRÄSER

Schlitzfräser

• Ausführung: kurz
• HSS-Co5
• DIN 850-D
• DIN 1835-B Fräswerkzeuge
• Drallwinkel 10°
• Spanwinkel 10°
• Zum Fräsen von Scheibenfedernuten oder von Schlitzen
• Kein Verklemmen durch Freischliff des Fräsers

Blank 42 15397...
2 |

Ti, Ti-Leg.
Stahl Stahl Stahl Stahl Stahl Stahl Stahl Stahl und Guss- Alu, NE- Kupfer, ohne
<850 <1000 <1400 <42 <52 <56 <62 >62 INOX Sonder- eisen Metalle, Messing, Emulsion Öl Luft Kühlung
N N N HRC HRC HRC HRC HRC NE-Leg. Bronze
Oberfläche Bestell-Nr. stähle
Blank 42 15397... 28 22 11 45
Bestell-Nr. Blank Breite b für Scheibenfedern Schaft-Ø d 2 h6 Zähnezahl
Ø d 1 Gesamtlänge l 1
mm 42 15397... € mm mm mm mm
13,5 ...010 23,80 2 2 x 5 56 10 6
13,5 ...015 23,80 3 3 x 5 56 10 6
13,5 ...020 23,80 4 4 x 5 56 10 6
16,5 ...025 26,20 3 3 x 6,5 56 10 6
16,5 ...030 26,20 4 4 x 6,5 56 10 6
16,5 ...035 26,20 5 5 x 6,5 56 10 6
19,5 ...040 33,40 3 3 x 7,5 63 10 8
19,5 ...045 33,40 4 4 x 7,5 63 10 8
19,5 ...050 33,40 5 5 x 7,5 63 10 8
22,5 ...055 35,50 4 4 x 9 63 10 8
22,5 ...060 35,50 5 5 x 9 63 10 8
22,5 ...065 35,50 6 6 x 9 63 10 8
25,5 ...070 45,20 5 5 x 10 63 10 10
25,5 ...075 45,20 6 6 x 10 63 10 10
25,5 ...080 61,20 8 8 x 10 63 10 8
28,5 ...085 49,10 6 6 x 11 71 12 10
32,5 ...090 53,90 6 6 x 13 71 12 10
32,5 ...095 63,20 8 8 x 13 71 12 10
(875)

T-Nutenfräser

• Ausführung: kurz
• HSS-Co5
• DIN 850-D
• DIN 1835-B
• Drallwinkel 10°
• Spanwinkel 10°
• Zum Fräsen von Scheibenfedernuten oder von Schlitzen
• Kein Verklemmen durch Freischliff des Fräsers

Blank 42 15398...

Ti, Ti-Leg.
Stahl Stahl Stahl Stahl Stahl Stahl Stahl Stahl und Guss- Alu, NE- Kupfer, ohne
<850 <1000 <1400 <42 <52 <56 <62 >62 INOX Sonder- eisen Metalle, Messing, Emulsion Öl Luft Kühlung
N N N HRC HRC HRC HRC HRC NE-Leg. Bronze
Oberfläche Bestell-Nr. stähle
Blank 42 15398... 24 18 9 38

Bestell-Nr. Blank Breite b für T-Nuten DIN 650 Hals-Ø ca. Schaft-Ø d 2 h6 Zähnezahl
Ø d 1 Gesamtlänge l 1
mm 42 15398... € mm mm mm mm mm
12,5 ...010 23,80 6 6 5 57 10 6
16 ...015 30,10 8 8 7 62 10 6
18 ...020 31,60 8 8 8 70 12 6
21 ...025 41,00 9 9 10 74 12 6
25 ...030 51,80 11 11 12 82 16 8
28 ...035 57,80 * 12 12 13 85 16 8
32 ...040 62,00 14 14 15 90 16 8
* Werksnorm. (875)
2/29
Wert fett Wert normal Alle Preise in € ohne MwSt.
empfohlen geeignet empfohlen geeignet bedingt
