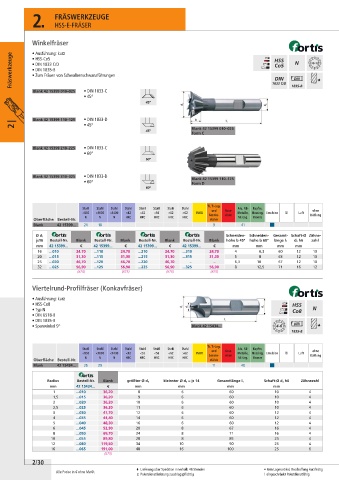

Page 170 - WS Werkzeuge 2026

2. FRÄSWERKZEUGE

HSS-E-FRÄSER

Winkelfräser

• Ausführung: kurz
Fräswerkzeuge • HSS-Co5
• DIN 1833 C/D
• DIN 1835-B
• Zum Fräsen von Schwalbenschwanzführungen

Blank 42 15399 010–025 • DIN 1833-C
• 45°

Blank 42 15399 110–125 • DIN 1833-D
2 | • 45° Blank 42 15399 010–025
Form C

Blank 42 15399 210–225 • DIN 1833-C
• 60°

Blank 42 15399 310–325 • DIN 1833-D Blank 42 15399 110–125
• 60° Form D

Ti, Ti-Leg.
Stahl Stahl Stahl Stahl Stahl Stahl Stahl Stahl und Guss- Alu, NE- Kupfer, ohne
<850 <1000 <1400 <42 <52 <56 <62 >62 INOX Sonder- eisen Metalle, Messing, Emulsion Öl Luft Kühlung
N N N HRC HRC HRC HRC HRC NE-Leg. Bronze
Oberfläche Bestell-Nr. stähle
Blank 42 15399... 24 18 9 41
Ø d 1 Schneiden- Schneiden- Gesamt- Schaft-Ø Zähne-
js16 Bestell-Nr. Blank Bestell-Nr. Blank Bestell-Nr. Blank Bestell-Nr. Blank höhe b 45° höhe b 60° länge l 1 d 2 h6 zahl
mm 42 15399... € 42 15399... € 42 15399... € 42 15399... € mm mm mm mm
16 ...010 24,70 ...110 24,70 ...210 24,70 ...310 24,70 4 6,3 60 12 10
20 ...015 31,30 ...115 31,30 ...215 31,30 ...315 31,30 5 8 63 12 10
25 ...020 46,70 ...120 46,70 ...220 46,70 – – 6,3 10 67 12 10
32 ...025 56,90 ...125 56,90 ...225 56,90 ...325 56,90 8 12,5 71 16 12
(875) (875) (875) (875)

Viertelrund-Profilfräser (Konkavfräser)

• Ausführung: kurz
• HSS-Co8
• Typ N
• DIN 6518-B
• DIN 1835-B
• Spanwinkel 9° Blank 42 15434...

Ti, Ti-Leg.
Stahl Stahl Stahl Stahl Stahl Stahl Stahl Stahl Alu, NE- Kupfer,
ohne
und
<850 <1000 <1400 <42 <52 <56 <62 >62 INOX Sonder- Guss- Metalle, Messing, Emulsion Öl Luft Kühlung
eisen
N N N HRC HRC HRC HRC HRC NE-Leg. Bronze
Oberfläche Bestell-Nr. stähle
Blank 42 15434... 25 20 11 40
Radius Bestell-Nr. Blank größter Ø d 1 kleinster Ø d 3 = js 14 Gesamtlänge l 1 Schaft-Ø d 2 h6 Zähnezahl
mm 42 15434... € mm mm mm mm
1 ...010 36,20 8 6 60 10 4
1,5 ...015 36,20 9 6 60 10 4
2 ...020 36,20 10 6 60 10 4
2,5 ...025 36,20 11 6 60 10 4
3 ...030 41,70 12 6 60 12 4
4 ...035 44,40 14 6 60 12 4
5 ...040 48,30 16 6 60 12 4
6 ...045 52,90 20 8 67 16 4
8 ...050 69,70 24 8 71 16 4
10 ...055 89,80 28 8 85 25 4
12 ...060 119,50 34 10 90 25 4
16 ...065 191,00 48 16 100 25 6
(875)
2/30
 Lieferung über Spedition innerhalb 48 Stunden • Kein Lagerartikel, Beschaffung kurzfristig
Alle Preise in € ohne MwSt.
z Paketdienstlieferung zuschlagspflichtig ! eingeschränkt Paketdienstfähig
