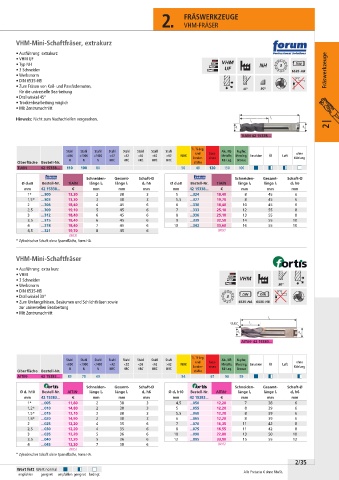

Page 175 - WS Werkzeuge 2026

2. FRÄSWERKZEUGE

VHM-FRÄSER

VHM-Mini-Schaftfräser, extrakurz

• Ausführung: extrakurz
• VHM UF
• Typ NH
• 3 Schneiden Fräswerkzeuge
• Werksnorm
• DIN 6535-HB
• Zum Fräsen von Keil- und Passfedernuten,
für die universelle Bearbeitung
• Drallwinkel 45°
• Trockenbearbeitung möglich
• Mit Zentrumschnitt

Hinweis: Nicht zum Nachschleifen vorgesehen.
2 |
TiAlN 42 15338...

Ti, Ti-Leg.
Stahl Stahl Stahl Stahl Stahl Stahl Stahl Stahl und Guss- Alu, NE- Kupfer, ohne
<850 <1000 <1400 <42 <52 <56 <62 >62 INOX Sonder- eisen Metalle, Messing, Emulsion Öl Luft Kühlung
N N N HRC HRC HRC HRC HRC NE-Leg. Bronze
Oberfläche Bestell-Nr. stähle
TiAlN 42 15338... 110 100 80 50 40 120 150 100
Schneiden- Gesamt- Schaft-Ø Schneiden- Gesamt- Schaft-Ø
Ø d 1e8 Bestell-Nr. TiAlN länge l 2 länge l 1 d 2 h6 Ø d 1e8 Bestell-Nr. TiAlN länge l 2 länge l 1 d 2 h6
mm 42 15338... € mm mm mm mm 42 15338... € mm mm mm
1* ...300 13,30 2 38 3 5 ...324 18,40 8 45 6
1,5* ...303 13,30 3 38 3 5,5 ...327 19,70 8 45 6
2 ...306 18,40 4 45 6 6 ...330 18,40 10 45 6
2,5 ...309 19,10 5 45 6 7 ...333 25,10 12 55 8
3 ...312 18,40 6 45 6 8 ...336 25,10 13 55 8
3,5 ...315 18,40 6 45 6 9 ...339 32,50 14 55 10
4 ...318 18,40 7 45 6 10 ...342 33,60 16 55 10
4,5 ...321 19,70 8 45 6 (883)
(883)
* Zylindrischer Schaft ohne Spannfläche, Form HA.

VHM-Mini-Schaftfräser
• Ausführung: extra kurz
• VHM
• 3 Schneiden
• Werksnorm
• DIN 6535-HB
• Drallwinkel 30°
• Zum Umfangsfräsen, Besäumen und Schlichtfräsen sowie
zur universellen Bearbeitung
• Mit Zentrumschnitt
l 1
EF 45° l 2
d 1
d 2
AlTiN + 42 15383...

Ti, Ti-Leg.
Stahl Stahl Stahl Stahl Stahl Stahl Stahl Stahl und Guss- Alu, NE- Kupfer, ohne
<850 <1000 <1400 <42 <52 <56 <62 >62 INOX Sonder- eisen Metalle, Messing, Emulsion Öl Luft Kühlung
N N N HRC HRC HRC HRC HRC NE-Leg. Bronze
Oberfläche Bestell-Nr. stähle
AlTiN + 42 15383... 89 78 69 54 67 98 89
Schneiden- Gesamt- Schaft-Ø Schneiden- Gesamt- Schaft-Ø
Ø d 1 h10 Bestell-Nr. AlTiN + länge l 2 länge l 1 d 2 h6 Ø d 1 h10 Bestell-Nr. AlTiN + länge l 2 länge l 1 d 2 h6
mm 42 15383... € mm mm mm mm 42 15383... € mm mm mm
1* ...005 11,80 2 38 3 4,5 ...050 12,20 7 38 6
1,2* ...010 14,80 2 38 3 5 ...055 12,20 8 39 6
1,5* ...015 12,10 2 38 3 5,5 ...060 12,20 8 39 6
1,8* ...020 14,90 2 38 3 6 ...065 12,20 8 39 6
2 ...025 12,20 4 35 6 7 ...070 16,35 11 42 8
2,5 ...030 12,20 4 35 6 8 ...075 16,55 11 42 8
3 ...035 12,20 5 36 6 10 ...090 22,80 13 50 10
3,5 ...040 12,20 5 36 6 12 ...095 33,90 15 55 12
4 ...045 12,20 7 38 6 (805)
(805)
* Zylindrischer Schaft ohne Spannfläche, Form HA.
2/35
Wert fett Wert normal Alle Preise in € ohne MwSt.
empfohlen geeignet empfohlen geeignet bedingt
