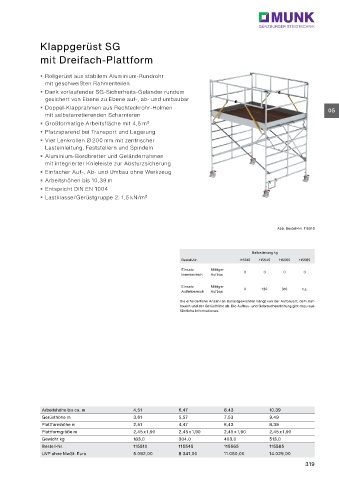

Page 319 - Munk Ratgeber Steigtechnik 2024

Klappgerüst SG

mit Dreifach-Plattform

ƒ Rollgerüst aus stabilem Aluminium-Rundrohr
mit geschweißten Rahmenteilen
ƒ Dank vorlaufender SG-Sicherheits-Geländer rundum
gesichert von Ebene zu Ebene auf-, ab- und umbaubar
ƒ Doppel-Klapprahmen aus Rechteckrohr-Holmen 05
mit selbstarretierenden Scharnieren
ƒ Großformatige Arbeitsfläche mit 4,5 m²
ƒ Platzsparend bei Transport und Lagerung
ƒ Vier Lenkrollen Ø 200 mm mit zentrischer
Lasteinleitung, Feststellern und Spindeln
ƒ Aluminium-Bordbretter und Geländerrahmen
mit integrierter Knieleiste zur Absturzsicherung
ƒ Einfacher Auf-, Ab- und Umbau ohne Werkzeug
ƒ Arbeitshöhen bis 10,39 m
ƒ Entspricht DIN EN 1004
ƒ Lastklasse/Gerüstgruppe 2: 1,5 kN/m²

Abb. Bestell-Nr. 115510

Ballastierung kg
Bestell-Nr. 115510 115545 115565 115585
Einsatz Mittiger 0 0 0 0
Innenbereich Aufbau
Einsatz Mittiger 0 130 310 n.z.
Außenbereich Aufbau
Die erforderliche Anzahl an Ballastgewichten hängt von der Aufbauart, dem Auf-
bauort und der Gerüsthöhe ab. Die Aufbau- und Gebrauchsanleitung gibt dazu aus-
führliche Informationen.

Arbeitshöhe bis ca. m 4,51 6,47 8,43 10,39
Gerüsthöhe m 3,61 5,57 7,53 9,49
Plattformhöhe m 2,51 4,47 6,43 8,39
Plattformgröße m 2,45 x 1,90 2,45 x 1,90 2,45 x 1,90 2,45 x 1,90
Gewicht kg 183,0 304,0 403,0 513,0
Bestell-Nr. 115510 115545 115565 115585
UVP ohne MwSt. Euro 5.092,00 8.341,00 11.050,00 14.029,00
319
