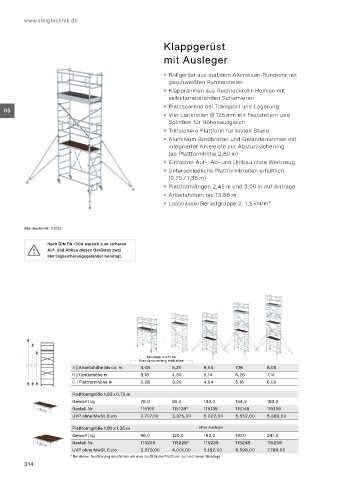

Page 314 - Munk Ratgeber Steigtechnik 2024
P. 314
www.steigtechnik.de
Klappgerüst
mit Ausleger
Rollgerüst aus stabilem Aluminium-Rundrohr mit
geschweißten Rahmenteilen
Klapprahmen aus Rechteckrohr-Holmen mit
selbstarretierenden Scharnieren
Platzsparend bei Transport und Lagerung
05
Vier Lenkrollen Ø 125 mm mit Feststellern und
Spindeln für Höhenausgleich
Trittsichere Plattform für festen Stand
Aluminium Bordbretter und Geländerrahmen mit
integrierter Knieleiste zur Absturzsicherung
(ab Plattformhöhe 2,80 m)
Einfacher Auf-, Ab- und Umbau ohne Werkzeug
Unterschiedliche Plattformbreiten erhältlich
(0,75 / 1,35 m)
Plattformlängen 2,45 m und 3,00 m auf Anfrage
Arbeitshöhen bis 13,88 m
Lastklasse/Gerüstgruppe 2: 1,5 kN/m²
Abb. Bestell-Nr. 115139
Nach DIN EN 1004 werden zum sicheren
Auf- und Abbau dieses Gerüstes zwei
Montage sicherungsgeländer benötigt.
Ausleger nicht im
Standardumfang enthalten
A | Arbeitshöhe bis ca. m 4,08 5,20 6,04 7,16 8,00
B | Gerüsthöhe m 3,18 4,30 5,14 6,26 7,10
C | Plattformhöhe m 2,08 3,20 4,04 5,16 6,00
Plattformgröße 1,80 x 0,75 m
Gewicht kg 76,0 95,0 143,0 154,0 183,0
Bestell-Nr. 115100 115128* 115139 115148 115159
1,80 m
UVP ohne MwSt. Euro 2.707,00 3.375,00 5.022,00 5.552,00 6.383,00
Plattformgröße 1,80 x 1,35 m ohne Ausleger
Gewicht kg 96,0 120,0 163,0 197,0 241,0
Bestell-Nr. 115200 115228* 115239 115248 115259
1,80 m
UVP ohne MwSt. Euro 3.273,00 4.001,00 5.192,00 6.598,00 7.789,00
*Bei dieser Ausführung empfehlen wir eine zusätzliche Plattform zur leichteren Montage
