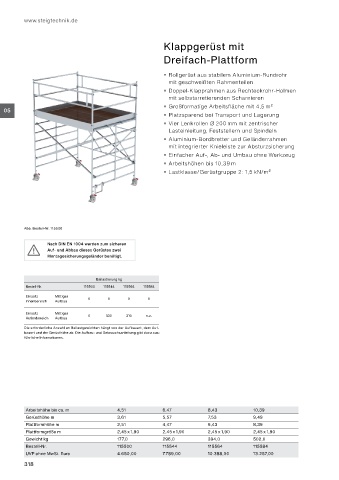

Klappgerüst mit
Dreifach-Plattform
Rollgerüst aus stabilem Aluminium-Rundrohr
mit geschweißten Rahmenteilen
Doppel-Klapprahmen aus Rechteckrohr-Holmen
mit selbstarretierenden Scharnieren
Großformatige Arbeitsfläche mit 4,5 m²
05
Platzsparend bei Transport und Lagerung
Vier Lenkrollen Ø 200 mm mit zentrischer
Lasteinleitung, Feststellern und Spindeln
Aluminium-Bordbretter und Geländerrahmen
mit integrierter Knieleiste zur Absturzsicherung
Einfacher Auf-, Ab- und Umbau ohne Werkzeug
Arbeitshöhen bis 10,39 m
Lastklasse/Gerüstgruppe 2: 1,5 kN/m²
Abb. Bestell-Nr. 115500
Nach DIN EN 1004 werden zum sicheren
Auf- und Abbau dieses Gerüstes zwei
Montage sicherungsgeländer benötigt.
Ballastierung kg
Bestell-Nr. 115500 115544 115564 115584
Einsatz Mittiger 0 0 0 0
Innenbereich Aufbau
Einsatz Mittiger
Außenbereich Aufbau 0 130 310 n.z.
Die erforderliche Anzahl an Ballastgewichten hängt von der Aufbauart, dem Auf-
bauort und der Gerüsthöhe ab. Die Aufbau- und Gebrauchsanleitung gibt dazu aus-
führliche Informationen.
Arbeitshöhe bis ca. m 4,51 6,47 8,43 10,39
Gerüsthöhe m 3,61 5,57 7,53 9,49
Plattformhöhe m 2,51 4,47 6,43 8,39
Plattformgröße m 2,45 x 1,90 2,45 x 1,90 2,45 x 1,90 2,45 x 1,90
Gewicht kg 177,0 296,0 394,0 502,0
Bestell-Nr. 115500 115544 115564 115584
UVP ohne MwSt. Euro 4.650,00 7.789,00 10.388,00 13.257,00
