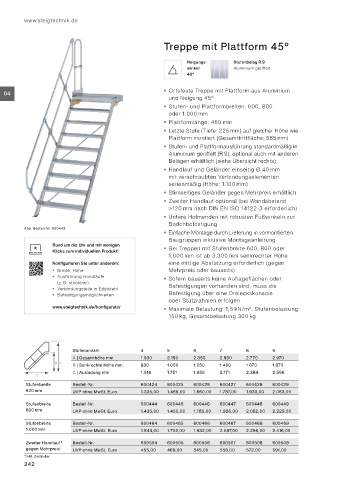

Treppe mit Plattform 45°
Neigungs- Stufenbelag R 9
winkel Aluminium geriffelt
45°
04 Ortsfeste Treppe mit Plattform aus Aluminium
und Neigung 45°
Stufen- und Plattformbreiten: 600, 800
oder 1.000 mm
Plattformlänge: 460 mm
Letzte Stufe (Tiefe: 225 mm) auf gleicher Höhe wie
Plattform montiert (Gesamttrittfläche: 685 mm)
Stufen- und Plattformausführung standardmäßig in
Aluminium geriffelt (R 9), optional auch mit anderen
Belägen erhältlich (siehe Übersicht rechts)
Handlauf und Geländer einseitig Ø 40 mm
mit verschraubten Verbindungselementen
serienmäßig (Höhe: 1.100 mm)
Stirnseitiges Geländer gegen Mehrpreis erhältlich
Zweiter Handlauf optional (bei Wandabstand
>120 mm nach DIN EN ISO 14122-3 erforderlich)
Untere Holmenden mit robusten Fußwinkeln zur
Bodenbefestigung
Abb. Bestell-Nr. 600449
Einfache Montage durch Lieferung in vormontierten
Baugruppen inklusive Montageanleitung
Rund um die Uhr und mit wenigen
Klicks zum individuellen Produkt! Bei Treppen mit Stufenbreite 600, 800 oder
1.000 mm ist ab 3.300 mm senkrechter Höhe
Konfigurieren Sie unter anderem: eine mittige Abstützung erforderlich (gegen
Breite, Höhe Mehrpreis oder bauseits)
Ausführung Handläufe Sofern bauseits keine Auflageflächen oder
(z. B. steckbar)
Verbindungsteile in Edelstahl Befestigungen vorhanden sind, muss die
Befestigungsmöglichkeiten Befestigung über eine Dreieckskonsole
oder Stützrahmen erfolgen
www.steigtechnik.de/konfigurator Maximale Belastung: 1,5 kN/m , Stufenbelastung
2
150 kg, Gesamtbelastung 300 kg
Stufenanzahl 4 5 6 7 8 9
A | Gesamthöhe mm 1.930 2.150 2.350 2.560 2.770 2.970
B | Senkrechte Höhe mm 830 1.050 1.250 1.460 1.670 1.870
C | Ausladung mm 1.518 1.751 1.959 2.171 2.384 2.596
Stufenbreite Bestell-Nr. 600424 600425 600426 600427 600428 600429
600 mm UVP ohne MwSt. Euro 1.335,00 1.469,00 1.660,00 1.787,00 1.930,00 2.063,00
Stufenbreite Bestell-Nr. 600444 600445 600446 600447 600448 600449
800 mm UVP ohne MwSt. Euro 1.435,00 1.455,00 1.785,00 1.926,00 2.082,00 2.229,00
Stufenbreite Bestell-Nr. 600464 600465 600466 600467 600468 600469
1.000 mm UVP ohne MwSt. Euro 1.544,00 1.702,00 1.932,00 2.087,00 2.256,00 2.416,00
Zweiter Handlauf* Bestell-Nr. 600504 600505 600506 600507 600508 600509
gegen Mehrpreis UVP ohne MwSt. Euro 455,00 469,00 545,00 558,00 572,00 591,00
*inkl. Geländer
