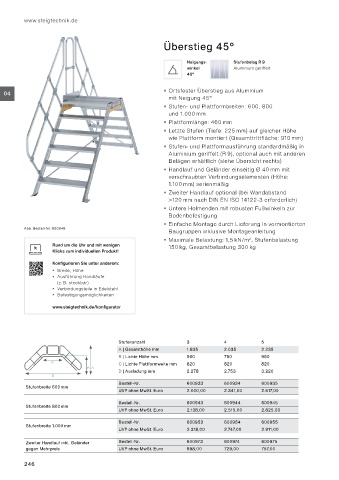

Page 246 - Munk Ratgeber Steigtechnik 2024
P. 246
www.steigtechnik.de
Überstieg 45°
Neigungs- Stufenbelag R 9
winkel Aluminium geriffelt
45°
04 Ortsfester Überstieg aus Aluminium
mit Neigung 45°
Stufen- und Plattformbreiten: 600, 800
und 1.000 mm
Plattformlänge: 460 mm
Letzte Stufen (Tiefe: 225 mm) auf gleicher Höhe
wie Plattform montiert (Gesamttrittfläche: 910 mm)
Stufen- und Plattformausführung standardmäßig in
Aluminium geriffelt (R 9), optional auch mit anderen
Belägen erhältlich (siehe Übersicht rechts)
Handlauf und Geländer einseitig Ø 40 mm mit
verschraubten Verbindungselementen (Höhe:
1.100 mm) serienmäßig
Zweiter Handlauf optional (bei Wandabstand
>120 mm nach DIN EN ISO 14122-3 erforderlich)
Untere Holmenden mit robusten Fußwinkeln zur
Bodenbefestigung
Einfache Montage durch Lieferung in vormontierten
Abb. Bestell-Nr. 600946
Baugruppen inklusive Montageanleitung
Maximale Belastung: 1,5 kN/m , Stufenbelastung
2
Rund um die Uhr und mit wenigen 150 kg, Gesamtbelastung 300 kg
Klicks zum individuellen Produkt!
Konfigurieren Sie unter anderem:
Breite, Höhe
Ausführung Handläufe
(z. B. steckbar)
Verbindungsteile in Edelstahl
Befestigungsmöglichkeiten
www.steigtechnik.de/konfigurator
Stufenanzahl 3 4 5
A | Gesamthöhe mm 1.835 2.035 2.235
B | Lichte Höhe mm 560 760 960
C | Lichte Plattformweite mm 820 820 820
D | Ausladung mm 2.278 2.753 3.220
Bestell-Nr. 600933 600934 600935
Stufenbreite 600 mm
UVP ohne MwSt. Euro 2.000,00 2.341,00 2.617,00
Bestell-Nr. 600943 600944 600945
Stufenbreite 800 mm
UVP ohne MwSt. Euro 2.138,00 2.515,00 2.825,00
Bestell-Nr. 600953 600954 600955
Stufenbreite 1.000 mm
UVP ohne MwSt. Euro 2.318,00 2.747,00 2.911,00
Zweiter Handlauf inkl. Geländer Bestell-Nr. 600973 600974 600975
gegen Mehrpreis UVP ohne MwSt. Euro 698,00 729,00 757,00
246
