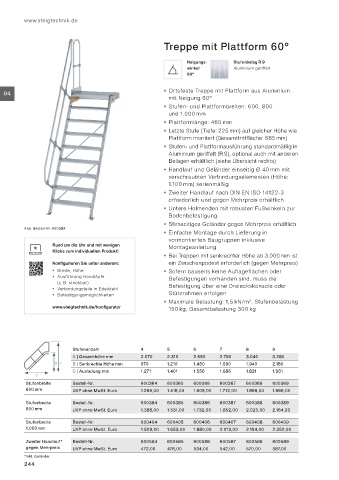

Page 244 - Munk Ratgeber Steigtechnik 2024
P. 244
www.steigtechnik.de
Treppe mit Plattform 60°
Neigungs- Stufenbelag R 9
winkel Aluminium geriffelt
60°
04 Ortsfeste Treppe mit Plattform aus Aluminium
mit Neigung 60°
Stufen- und Plattformbreiten: 600, 800
und 1.000 mm
Plattformlänge: 460 mm
Letzte Stufe (Tiefe: 225 mm) auf gleicher Höhe wie
Plattform montiert (Gesamttrittfläche: 685 mm)
Stufen- und Plattformausführung standardmäßig in
Aluminium geriffelt (R 9), optional auch mit anderen
Belägen erhältlich (siehe Übersicht rechts)
Handlauf und Geländer einseitig Ø 40 mm mit
verschraubten Verbindungselementen (Höhe:
1.100 mm) serienmäßig
Zweiter Handlauf nach DIN EN ISO 14122-3
erforderlich und gegen Mehrpreis erhältlich
Untere Holmenden mit robusten Fußwinkeln zur
Bodenbefestigung
Stirnseitiges Geländer gegen Mehrpreis erhältlich
Abb. Bestell-Nr. 600389
Einfache Montage durch Lieferung in
vormontierten Baugruppen inklusive
Rund um die Uhr und mit wenigen Montageanleitung
Klicks zum individuellen Produkt!
Bei Treppen mit senkrechter Höhe ab 3.000 mm ist
Konfigurieren Sie unter anderem: ein Zwischenpodest erforderlich (gegen Mehrpreis)
Breite, Höhe Sofern bauseits keine Auflageflächen oder
Ausführung Handläufe Befestigungen vorhanden sind, muss die
(z. B. steckbar)
Verbindungsteile in Edelstahl Befestigung über eine Dreieckskonsole oder
Befestigungsmöglichkeiten Stützrahmen erfolgen
Maximale Belastung: 1,5 kN/m , Stufenbelastung
2
www.steigtechnik.de/konfigurator 150 kg, Gesamtbelastung 300 kg
Stufenanzahl 4 5 6 7 8 9
A | Gesamthöhe mm 2.070 2.310 2.550 2.790 3.040 3.280
B | Senkrechte Höhe mm 970 1.210 1.450 1.690 1.940 2.180
C | Ausladung mm 1.271 1.401 1.556 1.686 1.821 1.951
Stufenbreite Bestell-Nr. 600364 600365 600366 600367 600368 600369
600 mm UVP ohne MwSt. Euro 1.299,00 1.418,00 1.605,00 1.712,00 1.865,00 1.996,00
Stufenbreite Bestell-Nr. 600384 600385 600386 600387 600388 600389
800 mm UVP ohne MwSt. Euro 1.388,00 1.531,00 1.732,00 1.852,00 2.020,00 2.164,00
Stufenbreite Bestell-Nr. 600404 600405 600406 600407 600408 600409
1.000 mm UVP ohne MwSt. Euro 1.509,00 1.653,00 1.880,00 2.013,00 2.194,00 2.352,00
Zweiter Handlauf* Bestell-Nr. 600584 600585 600586 600587 600588 600589
gegen Mehrpreis UVP ohne MwSt. Euro 472,00 476,00 534,00 542,00 570,00 587,00
*inkl. Geländer
244
