Treppe 45°
Neigungs- Stufen-
winkel belag R 9 BG BAU
45° gefördert

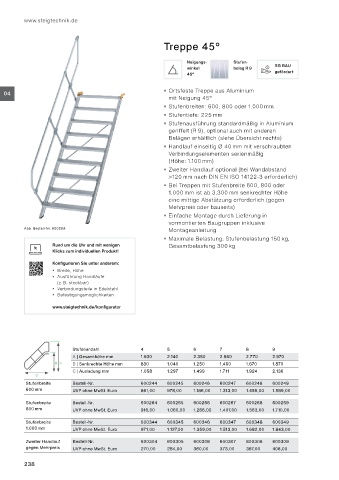

04 Ortsfeste Treppe aus Aluminium
mit Neigung 45°
Stufenbreiten: 600, 800 oder 1.000 mm
Stufentiefe: 225 mm
Stufenausführung standardmäßig in Aluminium
geriffelt (R 9), optional auch mit anderen
Belägen erhältlich (siehe Übersicht rechts)
Handlauf einseitig Ø 40 mm mit verschraubten
Verbindungselementen serienmäßig
(Höhe: 1.100 mm)
Zweiter Handlauf optional (bei Wandabstand
>120 mm nach DIN EN ISO 14122-3 erforderlich)
Bei Treppen mit Stufenbreite 600, 800 oder
1.000 mm ist ab 3.300 mm senkrechter Höhe
eine mittige Abstützung erforderlich (gegen
Mehrpreis oder bauseits)
Einfache Montage durch Lieferung in
vormontierten Baugruppen inklusive
Abb. Bestell-Nr. 600269 Montageanleitung
Maximale Belastung: Stufenbelastung 150 kg,
Rund um die Uhr und mit wenigen Gesamtbelastung 300 kg
Klicks zum individuellen Produkt!
Konfigurieren Sie unter anderem:
Breite, Höhe
Ausführung Handläufe
(z. B. steckbar)
Verbindungsteile in Edelstahl
Befestigungsmöglichkeiten
www.steigtechnik.de/konfigurator
Stufenanzahl 4 5 6 7 8 9
A | Gesamthöhe mm 1.930 2.140 2.350 2.560 2.770 2.970
B | Senkrechte Höhe mm 830 1.040 1.250 1.460 1.670 1.870
C | Ausladung mm 1.058 1.297 1.499 1.711 1.924 2.136
Stufenbreite Bestell-Nr. 600244 600245 600246 600247 600248 600249
600 mm UVP ohne MwSt. Euro 861,00 978,00 1.186,00 1.313,00 1.456,00 1.589,00
Stufenbreite Bestell-Nr. 600264 600265 600266 600267 600268 600269
800 mm UVP ohne MwSt. Euro 916,00 1.060,00 1.266,00 1.407,00 1.563,00 1.710,00
Stufenbreite Bestell-Nr. 600344 600345 600346 600347 600348 600349
1.000 mm UVP ohne MwSt. Euro 971,00 1.127,00 1.359,00 1.513,00 1.682,00 1.843,00
Zweiter Handlauf Bestell-Nr. 600304 600305 600306 600307 600308 600309
gegen Mehrpreis UVP ohne MwSt. Euro 270,00 284,00 360,00 373,00 387,00 406,00
