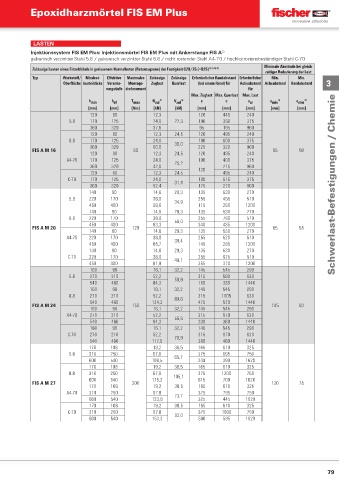

Page 78 - fischer Hauptkatalog Befestigungstechnik

Epoxidharzmörtel FIS EM Plus

LASTEN
Injektionssystem FIS EM Plus: Injektionsmörtel FIS EM Plus mit Ankerstange FIS A 2)
galvanisch verzinkter Stahl 5.8 / galvanisch verzinkter Stahl 8.8 / nicht rostender Stahl A4-70 / hochkorrosionsbeständiger Stahl C-70
Minimale Abstände bei gleich-
Zulässige Lasten eines Einzeldübels in gerissenem Normalbeton (Betonzugzone) der Festigkeit C20/25 (∼B25) 1) 3) 4) 8)
zeitiger Reduzierung der Last
Typ Werkstoff/ Mindest- Eff ektive Maximales Zulässige Zulässige Erforderlicher Randabstand Erforderlicher Min. Min.
Oberfläche bauteildicke Veranke- Montage- Zuglast Querlast (bei einem Rand) für Achsabstand Achsabstand Randabstand 3
rungstiefe drehmoment für
Max. Zuglast Max. Querlast Max. Last
h min h ef T max N zul 5) V zul 5) c c s cr s min 6) c min 6)
[mm] [mm] [Nm] [kN] [kN] [mm] [mm] [mm] [mm] [mm]
120 80 12,3 120 445 240
5.8 170 125 24,0 22,3 190 350 375
360 320 37,6 95 195 960
120 80 12,3 24,5 120 495 240
8.8 170 125 24,0 36,0 190 600 375
360 320 60,0 225 320 960
FIS A M 16 60 65 50
120 80 12,3 24,5 120 495 240
A4-70 170 125 24,0 25,2 190 400 375
360 320 42,0 215 960
120 80 12,3 24,5 120 495 240
C-70 170 125 24,0 31,4 190 515 375
360 320 52,4 175 270 960 Schwerlast-Befestigungen / Chemie
140 90 14,6 29,3 135 530 270
5.8 220 170 38,0 34,9 255 455 510
450 400 58,6 115 260 1200
140 90 14,6 29,3 135 530 270
8.8 220 170 38,0 56,0 255 780 510
450 400 93,3 340 435 1200
FIS A M 20 120 85 55
140 90 14,6 29,3 135 530 270
A4-70 220 170 38,0 39,4 255 520 510
450 400 65,7 145 285 1200
140 90 14,6 29,3 135 530 270
C-70 220 170 38,0 49,1 255 675 510
450 400 81,9 265 370 1200
160 96 16,1 32,2 145 545 290
5.8 270 210 52,2 315 590 630
540 480 84,3 50,9 160 330 1440
160 96 16,1 32,2 145 545 290
8.8 270 210 52,2 315 1005 630
540 480 134,3 80,6 475 570 1440
FIS A M 24 150 105 60
160 96 16,1 32,2 145 545 290
A4-70 270 210 52,2 315 670 630
540 480 94,3 56,8 230 360 1440
160 96 16,1 32,2 145 545 290
C-70 270 210 52,2 315 870 630
540 480 117,6 70,9 380 480 1440
170 108 19,2 38,5 165 610 325
5.8 310 250 67,8 375 695 750
600 540 109,5 65,7 240 390 1620
170 108 19,2 38,5 165 610 325
8.8 310 250 67,8 375 1200 750
600 540 175,2 105,1 615 700 1620
FIS A M 27 200 120 75
170 108 19,2 38,5 165 610 325
A4-70 310 250 67,8 375 795 750
600 540 123,0 73,7 325 445 1620
170 108 19,2 38,5 165 610 325
C-70 310 250 67,8 375 1030 750
600 540 153,3 92,0 500 595 1620

79
