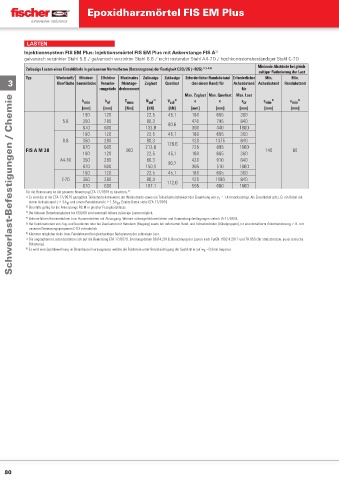

Page 79 - fischer Hauptkatalog Befestigungstechnik
P. 79

Epoxidharzmörtel FIS EM Plus





                 LASTEN
                 Injektionssystem FIS EM Plus: Injektionsmörtel FIS EM Plus mit Ankerstange FIS A 2)
                 galvanisch verzinkter Stahl 5.8 / galvanisch verzinkter Stahl 8.8 / nicht rostender Stahl A4-70 / hochkorrosionsbeständiger Stahl C-70
                                                                                                   Minimale Abstände bei gleich-
                 Zulässige Lasten eines Einzeldübels in gerissenem Normalbeton (Betonzugzone) der Festigkeit C20/25 (∼B25)  1) 3) 4) 8)
                                                                                                   zeitiger Reduzierung der Last
                 Typ        Werkstoff/ Mindest-  Eff ektive   Maximales  Zulässige   Zulässige   Erforderlicher Randabstand Erforderlicher   Min.   Min.
           3                Oberfläche bauteildicke  Veranke-  Montage-  Zuglast  Querlast  (bei einem Rand) für  Achsabstand  Achsabstand  Randabstand
                                           rungstiefe drehmoment                             für
                                                                         Max. Zuglast Max. Querlast  Max. Last
            Schwerlast-Befestigungen / Chemie
                                     h min   h ef   T max  N zul  5)  V zul  5)  c   c       s cr    s min  6)  c min  6)
                                     [mm]   [mm]    [Nm]    [kN]   [kN]    [mm]     [mm]    [mm]     [mm]     [mm]
                                     190     120            22,5   45,1    180      665      360
                              5.8    350     280            80,3   80,6    420      795     840
                                     670     600           133,8           300      440     1800
                                     190     120            22,5   45,1    180      665      360
                              8.8    350     280            80,3   128,6   420      1375     840
                                     670     600           213,8           725      805     1800
                 FIS A M 30                         300                                              140       80
                                     190     120            22,5   45,1    180      665      360
                             A4-70   350     280            80,3   90,2    420      910      840
                                     670     600           150,1           395      510     1800
                                     190     120            22,5   45,1    180      665      360
                              C-70   350     280            80,3   112,6   420      1180     840
                                     670     600           187,1           595      680     1800
                 Für die Bemessung ist die gesamte Bewertung ETA-17/0979 zu beachten.  7)
                 1) Es sind die in der ETA-17/0979 geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert der Einwirkung von   = 1,4 berücksichtigt. Als Einzeldübel gilt z. B. ein Dübel mit
                                                                                     F
                  einem Achsabstand s ≥ 3·h  und einem Randabstand c ≥ 1,5·h . Exakte Daten siehe ETA-17/0979.
                               ef
                                                 ef
                 2)  Ebenfalls gültig für die Ankerstange RG M in gleicher Festigkeitsklasse.
                 3)  Bei höheren Betonfestigkeiten bis C50/60 sind eventuell höhere zulässige Lasten möglich.
                  Bohrverfahren Hammerbohren bzw. Hammerbohren mit Absaugung. Weitere zulässige Bohrverfahren und Anwendungsbedingungen siehe ETA-17/0979.
                 4)
                 5) Bei Kombinationen von Zug- und Querlasten oder bei Querlasten mit Hebelarm (Biegung) sowie bei reduzierten Rand- und Achsabständen (Dübelgruppen), ist eine detaillierte Ankerbemessung, z. B. mit
                  unserem Bemessungsprogramm C-FIX erforderlich.
                 6)  Kleinster möglicher Achs- bzw. Randabstand bei gleichzeitiger Reduzierung der zulässigen Last.
                 7) Die angegebenen Lasten beziehen sich auf die Bewertung ETA-17/0979, Erteilungsdatum 06.04.2018. Berechnung der Lasten nach FprEN 1992-4:2017 und TR 055 (für statische bzw. quasi-statische
                  Belastung).
                 8)  Es wird eine Spaltbewehrung im Betonbauteil vorausgesetzt welche die Rissbreite unter Berücksichtigung der Spaltkräfte auf w  ∼0,3mm begrenzt.
                                                                                k
