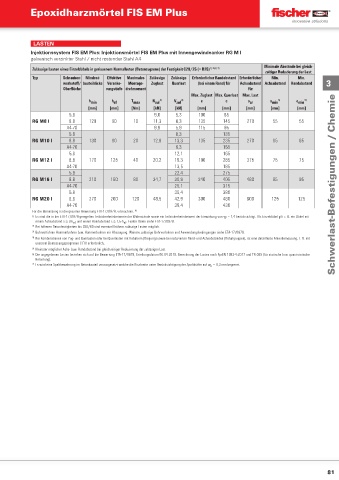

Epoxidharzmörtel FIS EM Plus





                    LASTEN
                   Injektionssystem FIS EM Plus: Injektionsmörtel FIS EM Plus mit Innengewindeanker RG M I
                   galvanisch verzinkter Stahl / nicht rostender Stahl A4
                                                                                                     Minimale Abstände bei gleich-
                   Zulässige Lasten eines Einzeldübels in gerissenem Normalbeton (Betonzugzone) der Festigkeit C20/25 (∼ B25)  1) 2) 3) 7)
                                                                                                     zeitiger Reduzierung der Last
                   Typ        Schrauben-  Mindest-  Eff ektive   Maximales  Zulässige   Zulässige   Erforderlicher Randabstand Erforderlicher   Min.   Min.
                              werkstoff/ bauteildicke  Veranke-  Montage-  Zuglast  Querlast  (bei einem Rand) für  Achsabstand  Achsabstand  Randabstand  3
                              Oberfläche      rungstiefe drehmoment                             für
                                                                           Max. Zuglast Max. Querlast  Max. Last
                                       h min   h ef   T max   N zul  4)  V zul  4)  c  c       s cr    s min  5)  c min  5)
                                       [mm]    [mm]   [Nm]    [kN]    [kN]   [mm]     [mm]    [mm]     [mm]     [mm]
                                5.8                           9,0     5,3     100      85
                   RG M8 I      8.8    120     90      10     11,3    8,3     135     145      270      55       55
                               A4-70                          9,9     5,9     115      95
                                5.8                                   8,3             135
                   RG M10 I     8.8    130     90      20     12,9   13,3     135     235      270      65       65
                               A4-70                                  9,3             155
                                5.8                                  12,1             165
                   RG M12 I     8.8    170     125     40     20,2   19,3     190     285      375      75       75
                               A4-70                                 13,5             185
                                5.8                                  22,4             275
                   RG M16 I     8.8    210     160     80     34,7   30,9     240     405      480      95       95
                               A4-70                                 25,1             315                                     Schwerlast-Befestigungen / Chemie
                                5.8                                  35,4             380
                   RG M20 I     8.8    270     200    120     48,5   42,9     300     480      600     125       125
                               A4-70                                 39,4             430
                   Für die Bemessung ist die gesamte Bewertung ETA-17/0979 zu beachten.  6)
                   1) Es sind die in der ETA-17/0979 geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert der Einwirkung von   = 1,4 berücksichtigt. Als Einzeldübel gilt z. B. ein Dübel mit
                                                                                       F
                     einem Achsabstand s ≥ 3·h  und einem Randabstand c ≥ 1,5·h . Exakte Daten siehe ETA-17/0979.
                                  ef
                                                    ef
                   2)  Bei höheren Betonfestigkeiten bis C50/60 sind eventuell höhere zulässige Lasten möglich.
                   3)  Bohrverfahren Hammerbohren bzw. Hammerbohren mit Absaugung. Weitere zulässige Bohrverfahren und Anwendungsbedingungen siehe ETA-17/0979.
                   4)  Bei Kombinationen von Zug- und Querlasten oder bei Querlasten mit Hebelarm (Biegung) sowie bei reduzierten Rand- und Achsabständen (Dübelgruppen), ist eine detaillierte Ankerbemessung, z. B. mit
                     unserem Bemessungsprogramm C-FIX erforderlich.
                   5)  Kleinster möglicher Achs- bzw. Randabstand bei gleichzeitiger Reduzierung der zulässigen Last.
                   6) Die angegebenen Lasten beziehen sich auf die Bewertung ETA-17/0979, Erteilungsdatum 06.04.2018. Berechnung der Lasten nach FprEN 1992-4:2017 und TR 055 (für statische bzw. quasi-statische
                     Belastung).
                   7)  Es wird eine Spaltbewehrung im Betonbauteil vorausgesetzt welche die Rissbreite unter Berücksichtigung der Spaltkräfte auf w  ∼ 0,3 mm begrenzt.
                                                                                  k
